Máquina de enrolar folhas de cobre com transformador de baixa tensão
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Product name: | transformer foil winding machine | Function: | winding film foil |
|---|---|---|---|
| Potência principal: | 22 kW | Rotating speed: | 0 ~ 18 rpm |
| Cu foil thickness: | 0.2 ~ 2.0mm | Al foil thickness: | 0.3 ~ 3.0mm |
| Foil decoiler: | 2 sets | Warranty: | 12 months |
Winder de folha de cobre de baixa tensãoMáquina de enrolar folhas de transformador
Descriçãode transformador máquina de enrolar folha BRJ1400-2
Transformer foil winding machine BRJ1400-2 is a special foil winding equipment for winding cast resin transformer coil.A máquina de enrolar folhas de transformador pode enrolar folhas de cobre e alumínio.Com dois decoilers de folha e dois decoilers de papel de isolamento, a máquina de enrolar folha pode lidar com uma ou duas camadas de folha e lidar com uma ou duas camadas de papel de isolamento de uma vez.The transformer foil winding machine is provided with TIG welding unit for welding foil and bus bar together O transformador foil winding machine é fornecido com a unidade de soldagem TIG para soldagem de folha e barra de ônibus juntosO sistema de controle da máquina de enrolamento de folha é baseado em PLC.
Principalcoponentesde transformador máquina de enrolar folha BRJ1400-2
1Quadro principal.
2Unidade de enrolamento
3Descoilador de papel.
4. Descolador de isolamento
5End-filling strip feeder.
6Sistema de limpeza
7Sistema de corte.
8Sistema de depuração de folhas.
9Sistema de alinhamento da borda.
10Unidade automática de soldagem.
11Sistema de controlo electrónico
12Sistema pneumático
TécnicopArametrosde transformador máquina de enrolar folha BRJ1400-2
Typical standard specifications of transformer foil winding machine BRJ1400-2 are shown below and the transformer foil winding machine can also be manufactured as requested. As especificações padrão típicas da máquina de enrolar folha de transformador BRJ1400-2 são mostradas abaixo e a máquina de enrolar folha de transformador também pode ser fabricada conforme solicitado.
| Largura máxima da folha: | 1,400 mm |
| Max. Acabado o D.O. da bobina: | 1,000 mm |
| Forma da bobina acabada: | Oval, redondo e retangular |
| Material da folha de condução: | De cobre ou de alumínio |
| Maximum Conductor Material OD: | Φ1.000 mm |
| Identificação do material do condutor: | Φ500 mm |
| Número do descolador de folha: | 2 peças |
| Distância de expansão do descolador de folha: | Φ480 ~ 520 mm |
| Peso máximo da bobina: | 2500 kg |
| Modo de solda: | TIG |
| Modo de corte: | Tesoura de disco elétrica |
| Número do descolador de isolamento: | 2 peças |
| Max. Material de isolamento OD: | Φ400 mm |
| Identificação do material isolante: | Φ76 mm |
| Alimentação por banda de enchimento final: | 8 peças |
| Sistema de alinhamento da borda: | Sensores fotoelétricos |
| Sistema de controlo: | PLC |
| Distância de contagem: | 0 - 9999.9 |

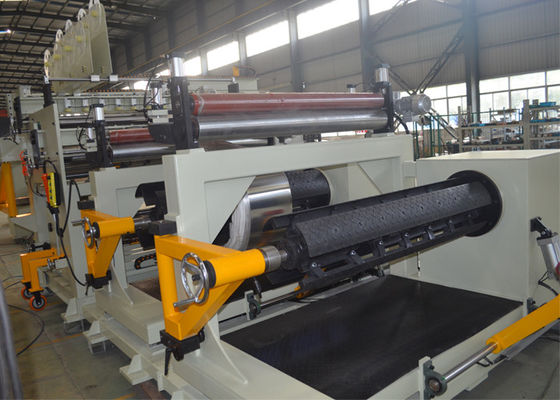

Fig 1: Transformer foil winding machine BRJ1400-2's front view
Fig 2: Transformer foil winding machine BRJ1400-2's back view
