Máquina de enrolamento moldada da folha do transformador da resina como pedido

Máquina de enrolamento de folha de transformador de resina fundida de venda direta da fábrica

Dinscriçãoda máquina de enrolamento de folha de transformador BRJ1000-2

A máquina enroladora de folha de transformador BRJ1000-2 é um equipamento especial para enrolar tira de filme de cobre ou tira de filme de alumínio, que pode ser usado para fazer bobina de transformador a seco e outros produtos similares.Este tipo de máquina de enrolamento de folha de transformador pode ser usado para enrolar a tira de filme com largura máxima de 1000 mm, a espessura da tira de filme de cobre é de 0,2 a 2,0 mm e a espessura da tira de filme de alumínio é de 0,3 a 3,0 mm.A potência de enrolamento principal do tipo de máquina de enrolamento de folha de transformador é de 15KW, que pode fornecer torque suficiente para enrolar folha e papel isolante juntos.Com a unidade de soldagem TIG, a máquina de enrolamento de folha de transformador pode soldar folha e barramento juntos.

Detalhes rápidos da máquina de enrolamento de folha de transformador BRJ1000-2

1) Dois desbobinadores de folha

2) Dois desbobinadores de isolamento

3) Alimentador de tiras de preenchimento final

4) Sistema de limpeza

5) Sistema de rebarbação de folha

6) Sistema de corte de folha

7) Sistema de alinhamento de borda

8) Unidade de soldagem TIG

Parâmetros técnicosda máquina de enrolamento de folha de transformador BRJ1000-2

As especificações padrão típicas da máquina de enrolamento de folha de transformador BRJ1000-2 são mostradas abaixo, no entanto, elas podem ser facilmente modificadas conforme solicitado.

• Largura máxima da folha 1000mm
• Folha de cobre tipo folha ou folha de alumínio
• Diâmetro interno do rolo de papel alumínio 500 mm (opcional)
• Diâmetro externo do rolo de folha de 1000 mm (opcional)
• Desenrolador de folha número 2 unid.
• Comprimento do desenrolador de folha 1050mm
• Gama de expansão do desenrolador de folha 420 - 520 mm
• Tamanho do eixo de enrolamento 80x80x1250mm
• cortador de rolo de modo de corte
• Desbobinador de isolamento número 2 unid.
• Diâmetro externo máximo do papel de isolamento 400 mm
• Diâmetro interno de papel isolante 76mm
• Comprimento do desbobinador de isolamento 1050mm
• Sensor fotoelétrico de alinhamento de borda
• PLC do sistema de controle
• Tela sensível ao toque IHM
• Motor de enrolamento 15kw
• Velocidade máxima de enrolamento 18rpm

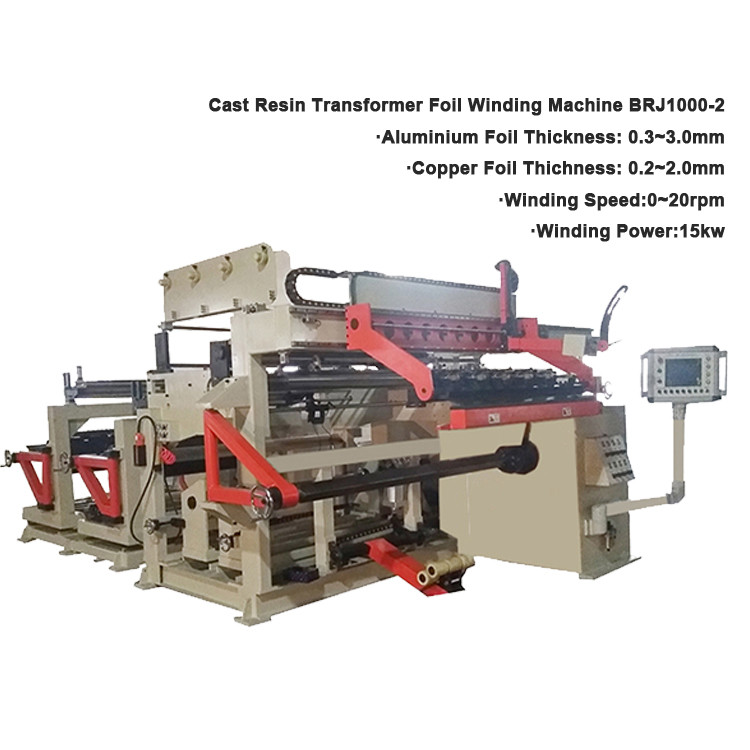

Fig 1: Vista frontal da máquina bobinadora de folha de transformador BRJ1000-2

Fig 2: Vista traseira da máquina bobinadora de folha de transformador BRJ1000-2
