Detalhes do produto:
Condições de Pagamento e Envio:
|
| nome: | máquina de enrolamento da folha do transformador | APLICAÇÃO: | fazendo a bobina da folha |
|---|---|---|---|
| Espessura da folha do Cu: | 0.2 - 2.0mm | Espessura da folha de alumínio: | 0.3 - 3.0mm |
| Máximo da largura da folha.: | 800mm | Cor: | como pedido |
| Poder de enrolamento: | 15KW | Velocidade de enrolamento: | 20 RPM |
| Destacar: | máquina de enrolamento do transformador de poder 20rpm,dobadoura de bobina do transformador 20rpm,máquina de enrolamento do transformador de poder de 800mm |
||
O sistema de controlo personalizado do PLC moldou a máquina de enrolamento da folha do transformador da resina
Descrição da máquina de enrolamento BRJ800-2 da folha do transformador
A máquina de enrolamento BRJ800-2 da folha do transformador é para que a tira de enrolamento do cobre ou a de alumínio faça a bobina moldada do transformador da resina. Este tipo da máquina de enrolamento da folha do transformador é fornecido com o motor 15kw, que fornecem o torque grande para enrolar a folha com largura máxima 800mm. A máquina de enrolamento da folha do transformador adota o processo da soldadura de TIG para soldar junto a folha e a barra. A máquina de enrolamento da folha do transformador pode ser usada para enrolar uma ou dois camadas de tira do cobre ou a de alumínio da folha e de uma ou dois camadas de papel da isolação. A máquina de enrolamento da folha do transformador caracteriza começar lenta, corredor liso, automatização alta, função completa, força puxando forte e assim por diante.
Detalhes rápidos da máquina de enrolamento BRJ800-2 da folha do transformador
1) Dois decoilers da folha
2) Dois decoilers de papel da isolação
4) alimentador da tira da Fim-suficiência
5) Sistema de limpeza
6) Sistema Deburring
7) Sistema do alinhamento da borda
8) Unidade da solda automática
Parâmetros técnicos da máquina de enrolamento da folha do transformador
As especificações padrão típicas da máquina de enrolamento BRJ800-2 da folha do transformador são mostradas abaixo, contudo, a máquina de enrolamento pode igualmente ser fabricada como pedido.
| Máximo Folha Largura: | 800mm |
| Forma terminada da bobina: | oval, círculo e retangular, etc. |
| Maestro Foil Material OD.: | 1,000mm |
| Identificação de Foil Material do condutor: | 500mm |
| Número de Decoiler da folha: | 2 PCes |
| Comprimento de Decoiler da folha: | 850mm |
| Escala da expansão de Decoiler da folha: | 420 - 520mm |
| Tamanho do eixo de enrolamento: | 80×80×1150 milímetro |
| Cortando o modo: | Tesoura elétrica do disco |
| Número de Decoiler da isolação: | 2 PCes |
| Isolação OD material.: | ≤400mm |
| Identificação material da isolação: | 76mm |
| Máximo Largura do material de isolação: | 850mm |
| Sistema do alinhamento da borda: | Detecção fotoelétrica |
| Sistema de controlo eletrônico: | PLC |
| Interface de usuário: | (254mm) tela táctil 10inch |
| Contando as voltas variam: | 0 - 9999,9 |
| Poder de enrolamento: | 15kw |
| Velocidade de enrolamento: | 20rpm |

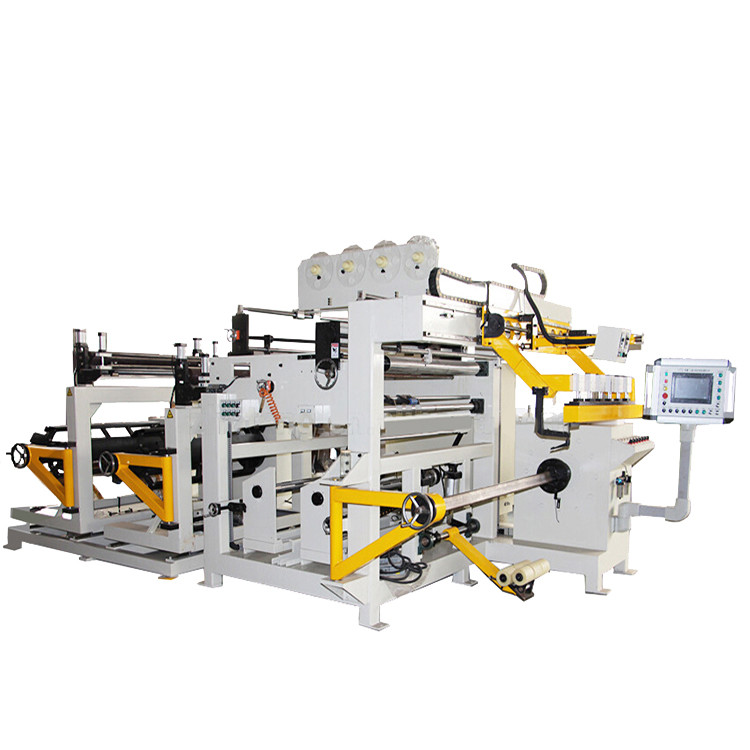

Figo 1: Opinião dianteira de máquina de enrolamento BRJ800-2 da folha do transformador

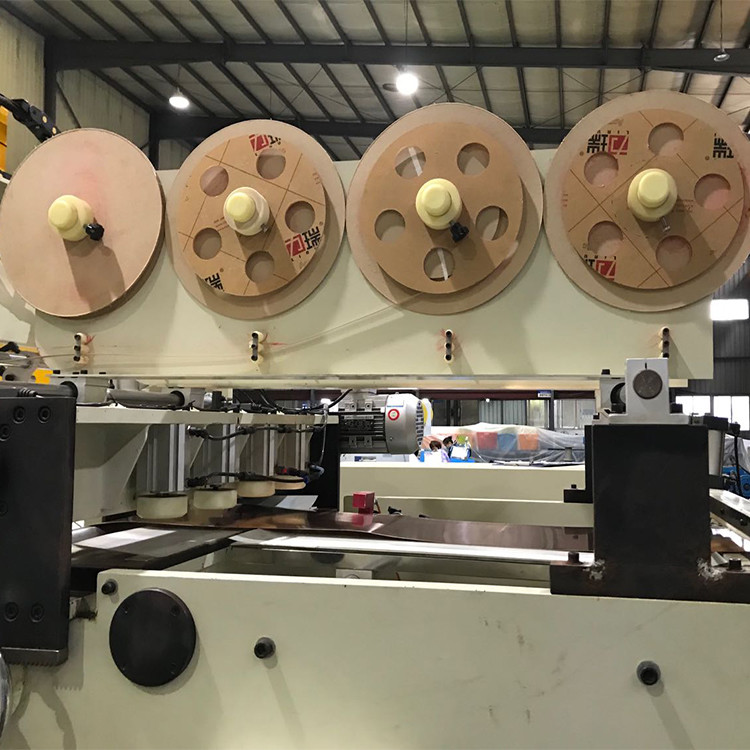

Figo 2: Decoiler da folha da máquina de enrolamento BRJ800-2 da folha do transformador
Embalagem e envio
Embalagem em condições de navegar e um 40 pés de recipiente para enviar.
