Máquina de enrolar folhas de cobre por pressão a frio
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| nome: | Máquina de enrolar folhas | Utilização: | bobina de enrolamento da folha |
|---|---|---|---|
| Largura da folha: | máximo 200mm | Espessura da folha: | 0,2 ~ 3mm |
| Potência do motor: | 4 kW | Decoiler da folha: | Um conjunto |
| Molde de solda: | 6 PCS | Período de garantia: | 12 meses |
| Destacar: | Máquina de enrolamento seca da folha do transformador,Máquina de enrolar folhas de soldagem a pressão a frio,Máquina de enrolar folhas de transformador de cobre |
||
Transformador de soldagem a pressão a frioFolhaMáquina de enrolar
Breve introdução da máquina de enrolar folhas de transformador BRJ200
A máquina de enrolar folhas de transformador BRJ200 é um equipamento especial para enrolar bobinas de folhas de pequeno tamanho com altura máxima de 200 mm.A bobina de papel acabado pode ser utilizada em transformadores e outros produtos similaresA máquina de enrolar folhas de transformador está equipada com uma unidade de solda a pressão a frio, que pode soldar diferentes materiais (cobre ou alumínio) juntos.Fornece diferentes moldes de prensagem adequados para a solda de diferentes espessuras de folhas e barras de busOs motores servo são utilizados para garantir a precisão. A tela sensível ao toque é para inserir todos os parâmetros necessários para fazer a máquina funcionar automaticamente.Alta automação, alta precisão, etc.
Principais componentesde máquina de enrolar folhas de transformador BRJ200:
1Quadro principal de ferro
2- Dois descoiladores de papel
3. Rolos de prensagem
4. Servo motor acionado
5Dois descoilers de isolamento.
6Sistema de retificação
7Unidade automática de soldadura a frio
8Unidade pneumática
9Sistema de controlo elétrico
10Pedal do pé
Parâmetros técnicosde máquina de enrolar folhas de transformador BRJ200
As especificações padrão típicas do BRJ200 são mostradas abaixo e a máquina de enrolar folha de transformador também pode ser fabricada conforme solicitado.
| Largura máxima da folha: | 200 mm |
| D.O.M. máxima da bobina finalizada. : | Ø600 mm |
| Forma da bobina acabada: | Rondas, ovais e retangulares |
| Material da folha de condução: | De cobre ou de alumínio |
| Espessura da folha: | 0.2 ~ 2,0 mm |
| Al espessura da folha: | 0.3 ~ 3,0 mm |
| Identificação do material da folha: | Ø500 mm |
| Material de folha OD.: | ≤ Ø1000 mm |
| Quantidade de descolador de folha: | 1 por cento |
| Distância de expansão do descolador de folha: | 420 ̊520 mm |
| Peso máximo da bobina: | 1000 kg |
| Modo de retificação: | Sensores fotoelétricos |
| Limpeza: | pneumáticos |
| Descascamento: | pneumáticos |
| Decoiler de isolamento | 2 pcs |
| Papel isolante em bobina OD.: | ≤ Ø400 mm |
| Identificação da bobina de papel isolante: | Ø76 mm |
| Distância de expansão do descolador de isolamento: | Ø73 ̊78 mm |
| Velocidade de enrolamento: | 0 ̊35 RPM |
| Potência do motor principal: | 4 kW |
| Pressão de solda: | 200 KN |
| Dispositivo de solda a frio: | 1 conjunto |
| Dispositivo de posicionamento da barra de comando: | 1 conjunto |
| Dispositivo elétrico de moagem: | 1 conjunto |
| Formas de solda a frio: | 6 peças |
| Sistema de controlo: | PLC |
| Interface de operação: | Ecrã táctil |
| Distância de contagem: | 0 - 9999.9 |

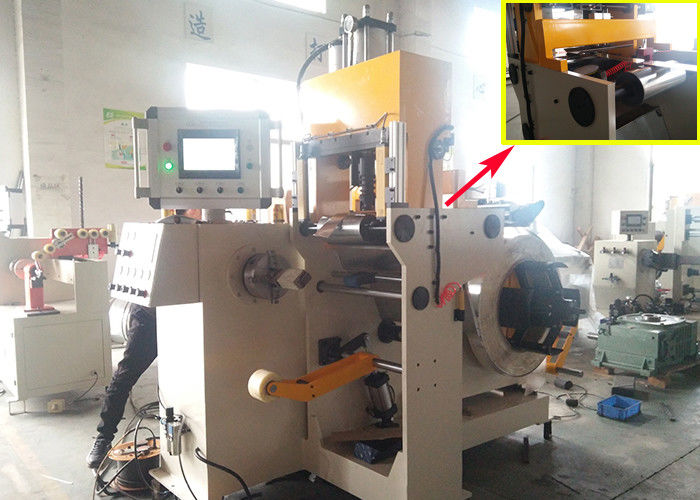

Figura 1: Visão completa da máquina de enrolar folhas de transformador BRJ200
Figura 1: Visão lateral da máquina de enrolar folhas de transformador BRJ200
