Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome de Prorduct: | máquina de enrolamento da folha do transformador | Função: | Folha de filme de enrolamento |
|---|---|---|---|
| Poder de enrolamento: | 45 kW | Velocidade de enrolamento: | 0 ~ 16 RPM |
| Espessura da folha do Cu: | 0,2 ~ 2.0mm | Espessura da folha de alumínio: | 0,3 ~ 3.0mm |
| Unidade Deburring: | 4 grupos | Garantia: | 12 meses |
| Destacar: | Máquina de enrolar folhas de alumínio com transformador LV,Máquina de enrolar folhas,Enrolador de transformador LV |
||
Máquina de enrolar folhas de alumínio com transformador LV Quatro desenroladores de folhas de alumínio
Descriçãode máquina de enrolar folhas de transformador BRJ1500-4
A máquina de enrolar folhas de transformador BRJ1500-2 é um equipamento profissional de enrolamento de folhas de transformador.A máquina de enrolar folha pode enrolar a folha com largura máxima de 1500mmCom quatro descoilers de folha, a máquina de enrolar folha transformadora pode enrolar no máximo quatro camadas de folha.A máquina de enrolamento de folha de transformador é fornecida com unidade de soldagem TIG e pode soldar folha e barra de bus juntosA máquina de enrolar folhas de transformador pode ser operada facilmente com PLC e HMI.
Principalcoponentesde máquina de enrolar folhas de transformador BRJ1500-4
1Quadro principal.
2Unidade de enrolamento
3Descolador de folhas
4. Descolador de isolamento
5. Alimentador de tiras de enchimento final
6Sistema de limpeza
7Sistema de corte
8Sistema de descascagem de folhas
9Sistema de alinhamento de bordas
10Unidade de solda automática
11Sistema de controlo electrónico
12Sistema pneumático
TécnicopArametrosde máquina de enrolar folhas de transformador BRJ1500-4
As especificações padrão típicas da máquina de enrolar folhas de transformador BRJ1500-4 são mostradas abaixo, no entanto, a máquina de enrolar folhas de transformador também pode ser fabricada conforme solicitado.
| Largura máxima da folha: | 1500 mm |
| Max. Acabado o D.O. da bobina: | 1,000 mm |
| Forma da bobina acabada: | Oval, redondo e retangular |
| Material da folha de condução: | De cobre ou de alumínio |
| D.O.M. máximo do material condutor: | Φ1.000 mm |
| Identificação do material do condutor: | Φ500 mm |
| Número do descolador de folha: | 4 peças |
| Peso máximo da bobina: | 2500 kg |
| Tamanho do mandril de enrolamento: | 80 × 80 × 1750 mm |
| Modo de solda: | TIG |
| Modo de corte: | Tesoura de disco elétrica |
| Número do descolador de isolamento: | 2 peças |
| Material de isolamento máximo: | Φ400 mm |
| Identificação do material isolante: | Φ76 mm |
| Alimentação por banda de enchimento final: | 8 peças |
| Sistema de alinhamento da borda: | Sensores fotoelétricos |
| Sistema de controlo: | PLC |
| Distância de contagem: | 0 - 9999.9 |
| Peso total: | 8000 kg |
| Dimensão ((LxWxH) | 5800x2850x2500 mm |

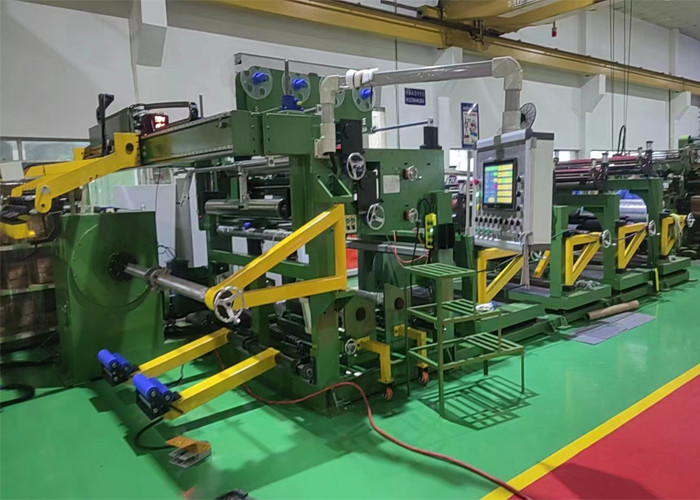

Figura 1: Visão frontal da máquina de enrolar folhas de transformador BRJ1500-4
Fig. 2: Visão traseira da máquina de enrolar folhas de transformador BRJ1500-4
