Detalhes do produto:
Condições de Pagamento e Envio:
|
| nome: | máquina de enrolamento da folha do transformador | Utilização: | Folha de filme de enrolamento |
|---|---|---|---|
| Poder de enrolamento: | 22 kW | Velocidade de enrolamento: | 0 ~ 18 RPM |
| Espessura da folha do Cu: | 0,2 ~ 2.0mm | Espessura da folha de alumínio: | 0,3 ~ 3.0mm |
| Unidade Deburring: | 2 conjuntos | Garantia: | 12 meses |
| Destacar: | máquina de enrolamento da folha do transformador,Máquina de enrolar folhas de baixa tensão,Máquina de enrolamento moldada da folha da resina |
||
Envolvedor de película de folha de alumínio de baixa tensãoMáquina de enrolar folhas de transformadores de resina fundida
Descriçãode uma máquina de enrolar folhas de transformador BRJ1400-2
A máquina de enrolar folhas de transformador BRJ1400-2 é um equipamento profissional de enrolamento de filme de folha.Este tipo de bobinas de enrolamento pode ser utilizado em transformadores de resina fundida ou outros produtos similaresA máquina de enrolar folhas é equipada com dois descoilers de folha e dois descoilers de isolamento.que faz com que a máquina de enrolar folha de transformador vento uma ou duas camadas de condutor de folha e vento uma ou duas camadas de papel isolante de uma só vez. Com a unidade de soldagem TIG, a máquina de enrolamento de folha de transformador pode soldar folha e barra de ônibus juntos. Com o sistema de controle PLC e HMI, a máquina de enrolamento de folha de transformador pode ser operada facilmente.
Principalcoponentesde uma máquina de enrolar folhas de transformador BRJ1400-2
1Quadro principal.
2Unidade de enrolamento
3Descolador de folhas
4. Descolador de isolamento
5. Alimentador de tiras de enchimento final
6Sistema de limpeza
7Sistema de corte
8Sistema de descascagem de folhas
9Sistema de alinhamento de bordas
10Unidade de solda automática
11Sistema de controlo electrónico
12Sistema pneumático
TécnicopArametrosde uma máquina de enrolar folhas de transformador BRJ1400-2
As especificações padrão típicas da máquina de enrolar folhas de transformador BRJ1400-2 são mostradas abaixo, no entanto, a máquina de enrolar folhas de transformador também pode ser fabricada conforme solicitado.
| Largura máxima da folha: | 1,400 mm |
| Max. Acabado o D.O. da bobina: | 1,000 mm |
| Forma da bobina acabada: | Oval, redondo e retangular, etc. |
| Material da folha de condução: | De cobre ou de alumínio |
| D.O.M. máximo do material condutor: | Φ1.000 mm |
| Identificação do material do condutor: | Φ500 mm |
| Número do descolador de folha: | 2 peças |
| Distância de expansão do descolador de folha: | Φ480 ~ 520 mm |
| Peso máximo da bobina: | 2500 kg |
| Tamanho do mandril de enrolamento: | 80 × 80 × 1750 mm |
| Modo de solda: | TIG |
| Modo de corte: | Tesoura de disco elétrica |
| Número do descolador de isolamento: | 2 peças |
| Material de isolamento máximo: | Φ400 mm |
| Identificação do material isolante: | Φ76 mm |
| Alimentação por banda de enchimento final: | 8 peças |
| Sistema de alinhamento da borda: | Sensores fotoelétricos |
| Sistema de controlo: | PLC |
| Distância de contagem: | 0 - 9999.9 |
| Peso total: | 8000 kg |
| Dimensão ((LxWxH) | 5800x2850x2500 mm |

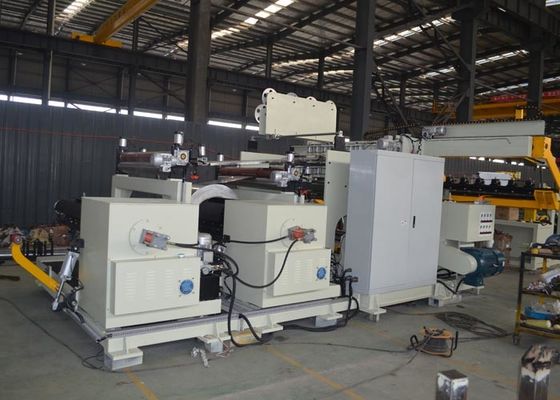

Figura 1: Visão frontal da máquina de enrolar folhas de transformador BRJ1400-2
Fig. 2: Visão traseira da máquina de enrolar folhas de transformador BRJ1400-2
