Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome da máquina: | Máquina de enrolar folhas | Função: | bobina de enrolamento da folha |
|---|---|---|---|
| Largura da folha: | máximo 200mm | Espessura da folha: | 0,2 ~ 3mm |
| Potência do motor: | 4 kW | Decoiler da folha: | Um conjunto |
| Cores: | Opcional | Período de garantia: | 12 meses |
| Destacar: | Máquina de enrolar folhas de transformador de cobre,Máquina de enrolar folhas de transformador de pressão a frio,Máquina de enrolamento moldada da folha do transformador da resina |
||
Máquina de enrolar folhas de cobre de soldadura a pressão a frio
Introdução da máquina de enrolar folhas de transformador BRJ200
A máquina de enrolar folhas de transformadores automática BRJ200 é uma máquina especial de enrolar folhas para enrolar bobinas de folhas de transformadores ou reatores e outros produtos semelhantes.Esta máquina pode enrolar fita de cobre ou alumínio com largura máxima 200mm, e pode lidar com uma camada de folha e uma camada de papel de isolamento.Folha de alumínioEste tipo de máquina de enrolar folhas é fornecida com sistema de controle PLC, que pode fazer a máquina funcionar automaticamente de acordo com os parâmetros de entrada.
Principalcoponentesde máquina de enrolar folhas de transformador BRJ200
1Quadro principal.
2Descolador de folhas
3Rolante de prensagem
4Unidade de enrolamento
5. Descolador de isolamento
6Sistema de alinhamento de bordas
7Unidade automática de soldadura a frio
8Unidade pneumática
9Sistema de controlo elétrico
10Pedal do pé
TécnicopArametrosde máquina de enrolar folhas de transformador BRJ200
Especificações normalizadas típicas deMáquina de enrolar folhasBRJ200 são apresentadas abaixoe a máquina de enrolar folhas de alumínio também pode ser fabricada conforme solicitado.
| Largura máxima do material da folha: | 200 mm |
| Acabado o D.O. da bobina. : | Ø600 mm |
| Forma da bobina: | Rondas, ovais e retangulares |
| Material da folha de condução: | De cobre ou de alumínio |
| Espessura da folha: | 0.2 ~ 2,0 mm |
| Al espessura da folha: | 0.3 ~ 3,0 mm |
| Identificação do material da folha: | 500 mm |
| Material de folha OD.: | ≤ 1000 mm |
| Número do descolador de folha: | 1 por cento |
| Comprimento do descolador de folha: | 250 mm |
| Eje de descolagem de papel: | Diâmetro ajustável: Ø420 ~ 520 mm |
| Peso máximo da bobina: | 1000 kg |
| Modo de retificação: | Sensores fotoelétricos |
| Precisão de retificação do desvio: | ±0,5 mm |
| Número do descolador de isolamento: | 1 por cento |
| Papel isolante em bobina OD.: | ≤ Ø400 mm |
| Identificação da bobina de papel isolante: | Ø76 mm |
| Velocidade de enrolamento: | 0 ~ 35 RPM |
| Max. Torque de trabalho: | 3,000n.m. |
| Potência de enrolamento: | 4 kW |
| Dispositivo de solda a frio: | 1 conjunto |
| Dispositivo de posicionamento da barra de comando: | 1 conjunto |
| Dispositivo elétrico de moagem: | 1 conjunto |
| Formas de solda a frio: | 6 peças |
| Tipo de programação: | PLC |
| Interface de operação: | Ecrã táctil |
| Contagem do intervalo de rotação: | 0 - 9999.9 |

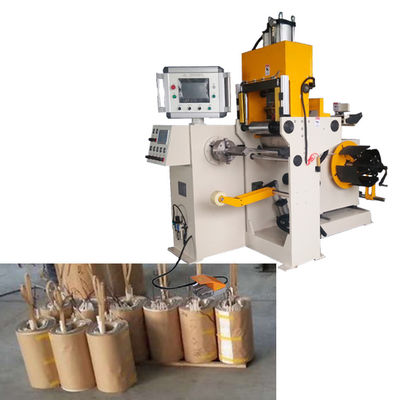

Figura 1: Visão completa da máquina de enrolar folhas de transformador BRJ200
Figura 1: Visão lateral da máquina de enrolar folhas de transformador BRJ200
