Máquina automática de enrolar folhas de transformador HV

1 conjunto
MOQ
Negociável
preço
Máquina automática de enrolar folhas de transformador HV
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Nome do produto: Máquina de enrolar folhas de transformador HV
Utilização: bobina de enrolamento da folha
Espessura da folha do Cu: 0.15 ~ 2.0 mm
Espessura da folha de alumínio: 0,2 ~ 3.0mm
Velocidade de enrolamento: 0 ~ 200rpm
Potência: 18.5KW
Cores: Opcional
Garantia: 12 meses
Destacar:

Máquina de enrolar folhas HV

,

Máquina automática de enrolar folhas de transformador

,

Máquina de enrolar folhas de transformador HV
Informação básica
Lugar de origem: China
Marca: STT
Certificação: CE
Número do modelo: GY-BRJ
Condições de Pagamento e Envio
Detalhes da embalagem: Embalagens navegáveis
Tempo de entrega: 45 dias
Termos de pagamento: T/T, L/C
Habilidade da fonte: 100 conjuntos por ano
Descrição de produto

Máquina automática de enrolar folhas de transformador HV





Introdução da máquina de enrolar folhas HV GY-BRJ



A máquina automática de enrolamento de folhas HV GY-BRJ é dedicada ao enrolamento de bobinas de folhas de transformadores de alta tensão (bobinas de alta tensão de tipo seco).Esta máquina pode corrigir desvio automaticamenteDe acordo com os parâmetros pré-definidos, esta máquina pode atingir um movimento axial preciso com a função de posicionamento infravermelho.



Principais componentes doMáquina de enrolar folhas HV GY-BRJ



  • Motor principal de enrolamento
  • PLC
  • Ecrã de Toque
  • VFD
  • Dispositivo elétrico LV
  • Sistema pneumático
  • Ferrovia-guia
  • Armadores de ferro



Parâmetros técnicos deMáquina de enrolar folhas HV GY-BRJ



As especificações padrão típicas do GY-BRJ são apresentadas a seguir e podem ser facilmente modificadas conforme solicitado.



Largura da folha: 20 ~ 200 mm
Material da folha de condução: De cobre ou de alumínio
Al espessura da folha: 0.2 ~ 30,0 mm
Espessura da folha: 0.15 ~ 2,0 mm
Função de alimentação interna ((Min/Max): Φ300mm/Φ400mm
Receptor de alimentação externo (max.): Φ1000 mm
Peso máximo da bobina: 450 kg
Espessura do isolamento: 00,02 ~ 0,15 mm
Identificador da bobina de abastecimento de isolamento: Φ76 mm
OD máxima da bobina de alimentação de isolamento: Φ400 mm
Duração máxima de enrolamento ((com barra de chumbo): 1600 mm ((2050 mm)
Diâmetro interno da bobina: Ø300 mm
Diâmetro externo máximo da bobina da ferida: Ø1100 mm
Peso máximo da bobina da ferida: 1500 kg
Modo de solda: TIG,350A
Torque do mandrão: 1800 N.m.
Tensão no condutor: 50 ~ 3000N
Número do descolador de folha: 1 conjunto
Número do descolador de isolamento: 2 conjuntos
Velocidade de enrolamento: 0 ~ 200 rpm
Potência do motor: 18.5 kW
Unidade de desbotamento de bordas de folha: 1 conjunto
Unidade de limpeza: 1 conjunto



Máquina automática de enrolar folhas de transformador HV 0

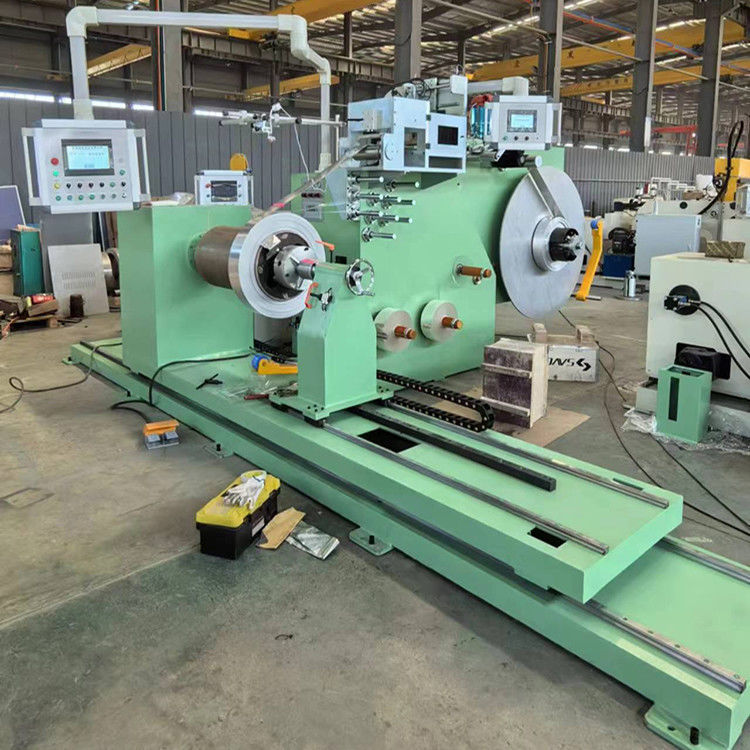

Figura 1: Visão frontal da máquina de enrolar folhas de transformador HV GY-BRJ


Máquina automática de enrolar folhas de transformador HV 1
Fig. 2: Transformador HV máquina de enrolar folhas GY-BRJ vista para trás

Máquina automática de enrolar folhas de transformador HV 2Máquina automática de enrolar folhas de transformador HV 3Máquina automática de enrolar folhas de transformador HV 4Máquina automática de enrolar folhas de transformador HV 5Máquina automática de enrolar folhas de transformador HV 6Máquina automática de enrolar folhas de transformador HV 7Máquina automática de enrolar folhas de transformador HV 8Máquina automática de enrolar folhas de transformador HV 9Máquina automática de enrolar folhas de transformador HV 10
