Máquina de enrolar de banda de controlo PLC

Máquina de enrolar de banda de controlo PLC

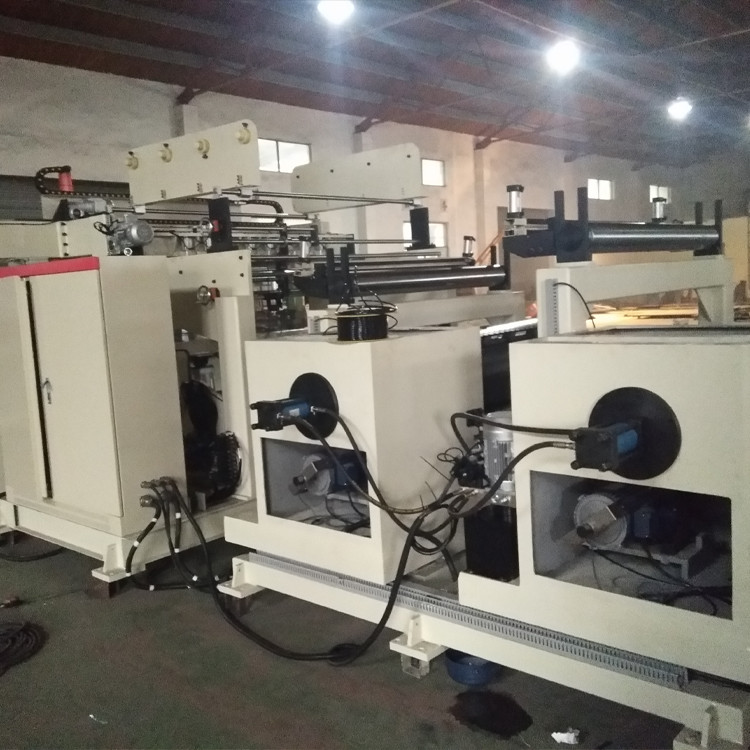

PLC Control Strip Winding Machine Cast Resin Transformer Foil Winding Machine
PLC Control Strip Winding Machine Cast Resin Transformer Foil Winding Machine

Imagem Grande :  Máquina de enrolar de banda de controlo PLC Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: STT
Certificação: CE, etc
Número do modelo: BRJ800-2
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: USD35000 ~ 45000
Detalhes da embalagem: Embalagens navegáveis
Tempo de entrega: 45 dias
Termos de pagamento: T/T, L/C
Habilidade da fonte: 100 conjuntos por ano
Descrição de produto detalhada
Nome: máquina de enrolamento da folha do transformador Função: folha de condutor de enrolamento
Espessura da folha do Cu: 0,2 ~ 2.0mm Espessura da folha de alumínio: 0,3 ~ 3.0mm
Largura máxima da folha: 800 mm Cores: Conforme solicitado
Poder de enrolamento: 15 kW Velocidade de enrolamento: 0 ~ 20rpm
Realçar:

Máquina de enrolamento moldada da folha do transformador da resina

,

Máquina de enrolar de tira de controlo PLC

,

Máquina de enrolar tiras de resina fundida

Controle de PLCMáquina de enrolar a tiraResina fundidaTransformadorFolhaMáquina de enrolar





Dinscriçãode máquina de enrolar folhas de transformador BRJ800-2



A máquina de enrolar folhas de transformador BRJ800-2 é uma enroladora de condutor de folha especial para fazer bobinas de transformadores de resina fundida.Este tipo de máquina de enrolar folha de transformador é fornecido com motor de 15kw para conduzir o eixo de enrolamentoA máquina de enrolar folhas de transformador adota o processo de soldagem TIG para soldar folhas e barras de bus juntos.A máquina de enrolar folhas de transformador está equipada com dois descoladores de folhas e dois descoladores de papel de isolamento, que faz com que a máquina de enrolar folhas enrole uma ou duas camadas de fita de folha de cobre ou alumínio e uma ou duas camadas de papel isolante.a máquina de enrolar folhas de transformador pode ser operada muito facilmente.





Detalhes rápidos da máquina de enrolar folhas de transformadorBRJ800-2



1) Dois descoilers de folha

2) Dois descoilers de papel isolante

4) Alimentação de tiras de enchimento final

5) Sistema de limpeza

6) Sistema de desburo

7) Sistema de alinhamento das bordas

8) Unidade de solda automática





TécnicopArametrosde máquina de enrolar folhas de transformadorBRJ800-2



As especificações padrão típicas da máquina de enrolar folhas de transformador BRJ800-2 são mostradas abaixo, no entanto, a máquina de enrolar folhas também pode ser fabricada conforme solicitado.

Largura máxima da folha: 800 mm
Material de folha de condutor OD.: Ø1.000 mm
Identificação do material da folha de condutor: Ø500 mm
Número do descolador de folha: 2 conjuntos
Comprimento do descolador de folha: 850 mm
Distância de expansão do descolador de folha: Ø420 - 520 mm
Tamanho do eixo de enrolamento: 80 × 80 × 1150 mm
Modo de corte: Tesoura de disco elétrica
Número do descolador de isolamento: 2 conjuntos
Material de isolamento OD.: ≤Ø400 mm
Identificação do material isolante: Ø76 mm
Largura máxima do material isolante: 850 mm
Sistema de alinhamento da borda: Sensores fotoelétricos
Sistema de controlo electrónico: PLC
Interface do utilizador: 10 polegadas (254 mm) de tela sensível ao toque
Número de voltas: 0 ~ 9999.9
Potência de enrolamento: 15 kW
Velocidade de enrolamento: 0 ~ 20 rpm



Máquina de enrolar de banda de controlo PLC 0

Figura 1: Visão frontal da máquina de enrolar folhas de transformador BRJ800-2



Máquina de enrolar de banda de controlo PLC 1

Fig. 2: Visão traseira da máquina de enrolar folhas de transformador BRJ800-2



Máquina de enrolar de banda de controlo PLC 2Máquina de enrolar de banda de controlo PLC 3Máquina de enrolar de banda de controlo PLC 4Máquina de enrolar de banda de controlo PLC 5

Máquina de enrolar de banda de controlo PLC 6Máquina de enrolar de banda de controlo PLC 7Máquina de enrolar de banda de controlo PLC 8Máquina de enrolar de banda de controlo PLC 9
