Máquina automática de enrolar folhas de resina fundida transformadora Enrolador de folhas de cobre

1 conjunto
MOQ
Negociável
preço
Máquina automática de enrolar folhas de resina fundida transformadora Enrolador de folhas de cobre
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Nome: máquina de enrolamento da folha do transformador
Utilização: bobina de enrolamento do transformador
Poder de enrolamento: 22 kW
Velocidade de rotação: 0 ~ 18 RPM
Espessura de filme do Cu: 0,2 ~ 2.0mm
Espessura de filme do Al: 0,3 ~ 3.0mm
Unidade Deburring: 2 conjuntos
Garantia: 12 meses
Destacar:

Máquina de enrolar bobinas de transformadores de resina fundida

,

Rebocador automático de folhas de transformador

,

Transformador eletrônico para enrolamento de folhas de cobre
Informação básica
Lugar de origem: China
Marca: STT
Número do modelo: BRJ1400-2
Condições de Pagamento e Envio
Detalhes da embalagem: Embalagem apta para uso marítimo
Tempo de entrega: 45 dias
Termos de pagamento: T/T, L/C
Habilidade da fonte: 100 conjuntos por ano
Descrição de produto

Máquina de enrolar folhas de transformadores de resina fundidaRebocador de folhas de cobre





Descriçãode máquina de enrolar folhas de transformadorBRJ1400-2



A máquina de enrolar folhas de transformador BRJ1400-2 é um dispositivo profissional para enrolar bobinas de transformadores com condutores de folhas de transformador de forma precisa e eficiente.A máquina de enrolar folhas de transformador pode ser usada para enrolar folhas de cobre e alumínioCom dois descoilers de folha e dois descoilers de isolamento, a máquina de enrolar folha de transformador pode enrolar uma ou duas camadas de condutores de folha e enrolar uma ou duas camadas de papel de isolamento.A máquina de enrolar folhas de transformador está equipada com uma unidade de soldagem TIGCom sistema de controlo PLC e HMI, a máquina de enrolar folhas de transformador apresenta arranque lento, funcionamento suave e operação fácil.





Principalcoponentesde máquina de enrolar folhas de transformadorBRJ1400-2



1Quadro principal.

2Unidade de enrolamento

3Descolador de folhas

4. Descolador de isolamento

5. Alimentador de tiras de enchimento final

6Sistema de limpeza

7Sistema de corte

8Sistema de descascagem de folhas

9Sistema de alinhamento de bordas

10Unidade de solda automática

11Sistema de controlo electrónico

12Sistema pneumático





TécnicopArametrosde máquina de enrolar folhas de transformadorBRJ1400-2



As especificações padrão típicas da máquina de enrolar folhas de transformador BRJ1400-2 são mostradas abaixo, no entanto, a máquina de enrolar folhas de transformador também pode ser fabricada conforme solicitado.



Largura máxima da folha: 1,400 mm
Max. Acabado o D.O. da bobina: 1,000 mm
Forma da bobina acabada: Oval, redondo e retangular, etc.
Material da folha de condução: De cobre ou de alumínio
D.O.M. máximo do material condutor: Φ1.000 mm
Identificação do material do condutor: Φ500 mm
Número do descolador de folha: 2 peças
Distância de expansão do descolador de folha: Φ460 ~ 520 mm
Peso máximo da bobina: 2500 kg
Tamanho do mandril de enrolamento: 80 × 80 × 1750 mm
Modo de solda: TIG
Modo de corte: Tesoura de disco elétrica
Número do descolador de isolamento: 2 peças
Material de isolamento máximo: Φ400 mm
Identificação do material isolante: Φ76 mm
Alimentação por banda de enchimento final: 8 peças
Sistema de alinhamento da borda: Sensores fotoelétricos
Sistema de controlo: PLC
Interface do utilizador: 10 polegadas (254 mm) de tela sensível ao toque
Distância de contagem: 0 - 9999.9
Peso total: 8000 kg
Dimensão ((LxWxH) 5800x2850x2500 mm



Máquina automática de enrolar folhas de resina fundida transformadora Enrolador de folhas de cobre 0

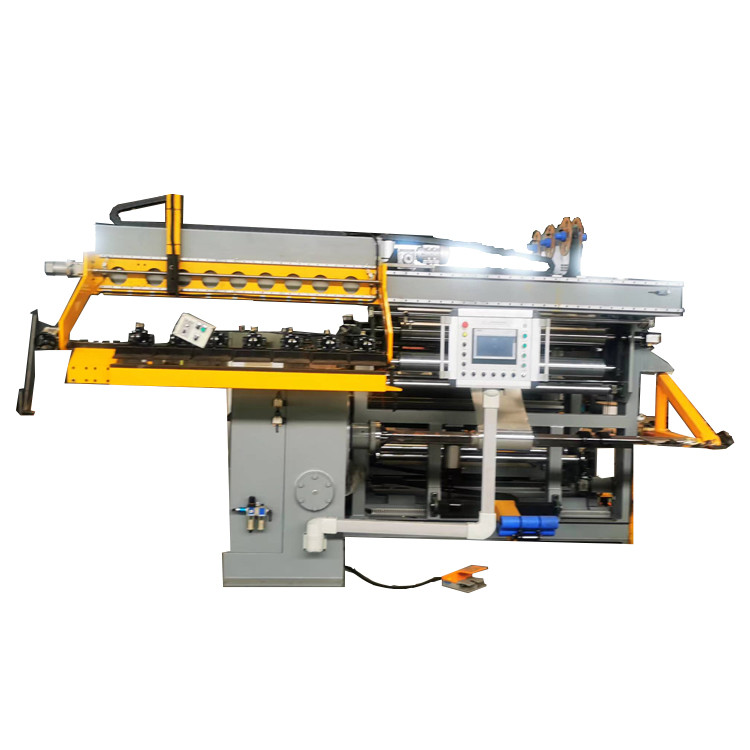

Figura 1: Visão frontal da máquina de enrolar folhas de transformador BRJ1400-2



Máquina automática de enrolar folhas de resina fundida transformadora Enrolador de folhas de cobre 1

Fig. 2: Visão traseira da máquina de enrolar folhas de transformador BRJ1400-2



Máquina automática de enrolar folhas de resina fundida transformadora Enrolador de folhas de cobre 2Máquina automática de enrolar folhas de resina fundida transformadora Enrolador de folhas de cobre 3Máquina automática de enrolar folhas de resina fundida transformadora Enrolador de folhas de cobre 4Máquina automática de enrolar folhas de resina fundida transformadora Enrolador de folhas de cobre 5Máquina automática de enrolar folhas de resina fundida transformadora Enrolador de folhas de cobre 6Máquina automática de enrolar folhas de resina fundida transformadora Enrolador de folhas de cobre 7Máquina automática de enrolar folhas de resina fundida transformadora Enrolador de folhas de cobre 8Máquina automática de enrolar folhas de resina fundida transformadora Enrolador de folhas de cobre 9Máquina automática de enrolar folhas de resina fundida transformadora Enrolador de folhas de cobre 10
