Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | máquina de enrolamento da folha do transformador | Utilização: | bobina de enrolamento da folha |
|---|---|---|---|
| Espessura da folha do Cu: | 0,2 ~ 2.0mm | Espessura da folha de alumínio: | 0,3 ~ 3.0mm |
| Largura máxima da folha: | 800 mm | Cor da máquina: | como pedido |
| Motor de enrolamento: | 11 kW | Velocidade de enrolamento: | 20rpm |
| Destacar: | máquina de enrolamento da folha do transformador |
||
Máquina de enrolar folhas de transformadores de resina fundida com comando PLC
Dinscriçãode tMáquina de enrolar folhas ransformerBRJ800
A máquina de enrolar folhas de transformador automático BRJ800 é uma enroladora de folhas especial, que pode ser usada para enrolar folhas de alumínio do condutor ou folhas de cobre do condutor para fazer bobinas de transformadores de tipo seco.Este modelo da máquina de enrolar folhas de transformador está equipado com um descoilador de folha e dois descoiladores de papel de isolamento, o que faz com que a máquina de enrolar folhas possa enrolar uma camada de folha e uma ou duas camadas de papel isolante ao mesmo tempo.a máquina de enrolar folhas de transformador está equipada com um cortador de rolos para cortar folhas de condutor após terminar o enrolamentoCom uma tela sensível ao toque e HMI, a máquina de enrolar folhas de transformador pode ser operada facilmente.
Detalhes rápidos da máquina de enrolar folhas de transformadorBRJ800
1) Um descolador de folha
2) Dois descoilers de papel isolante
4) Alimentadores de tiras de enchimento final
5) Sistema de limpeza
6) Sistema de desburo
7) Sistema de alinhamento das bordas
8) Unidade de solda automática
TécnicopArametrosde máquina de enrolar folhas de transformadorBRJ800
As especificações padrão típicas da máquina de enrolar folhas de transformador BRJ800 são mostradas abaixo, no entanto, a máquina também pode ser fabricada conforme solicitado.
| Largura da folha: | 200 ~ 800 mm |
| Forma da bobina acabada: | oval, circular e retangular |
| Material de abastecimento OD.: | 1,000 mm |
| Identificação do material de abastecimento: | 500 mm |
| Número do descolador de folha: | 1 por cento |
| Comprimento do descolador de folha: | 850 mm |
| Distância de expansão do descolador de folha: | Ø420 ~ 520 mm |
| Tamanho do eixo de enrolamento: | 80 × 80 × 1150 mm |
| Cortador: | Tesoura de disco elétrica |
| Número do descolador de isolamento: | 2 peças |
| Material de isolamento máximo: | Ø400 mm |
| Identificação do material isolante: | Ø75 mm |
| Largura máxima do material isolante: | 850 mm |
| Sistema de alinhamento da borda: | Sensores fotoelétricos |
| Sistema de controlo: | PLC |
| Interface do utilizador: | 10 polegadas (254 mm) de tela sensível ao toque |
| Número de voltas: | 0 ~ 9999.9 |
| Potência de enrolamento: | 11 kW |
| Velocidade de enrolamento: | 0 ~ 20 rpm |

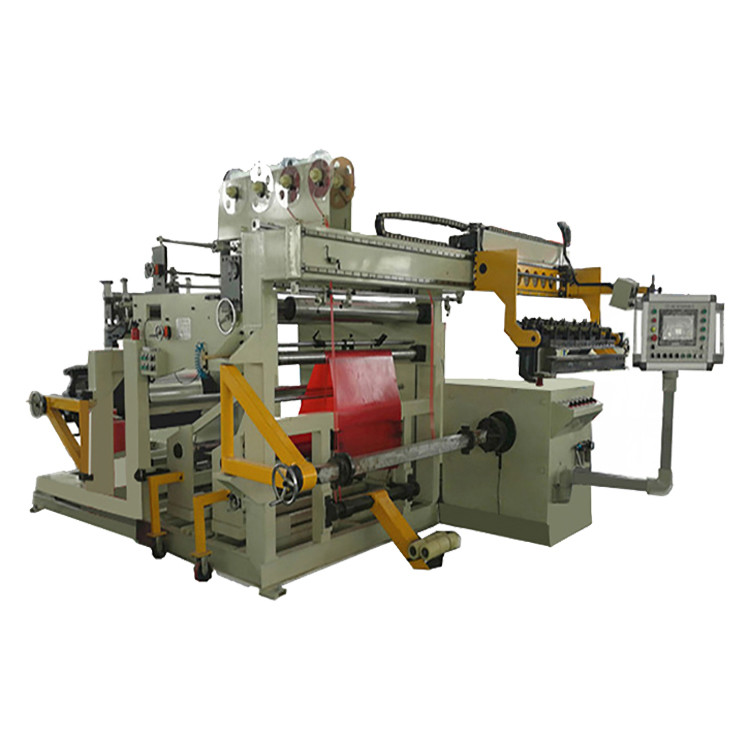

Figura 1: Visão frontal da máquina de enrolar folhas de transformador BRJ800
Fig. 2: Visão traseira da máquina de enrolar folhas de transformador BRJ800
