Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | máquina de enrolamento da folha do transformador | função: | bobina de enrolamento do transformador |
|---|---|---|---|
| Poder: | 22kw | Velocidade de gerencio: | 0 ~ 18 RPM |
| Espessura de filme do Cu: | 0,2 ~ 2.0mm | Espessura de filme do Al: | 0,3 ~ 3.0mm |
| Unidade Deburring: | 2 grupos | Garantia: | 12 meses |
| Destacar: | dobadoura da folha do transformador 18rpm,Máquina de TIG Welded Transformer Foil Winding,Máquina de enrolamento precisa do transformador da bobina |
||
Máquina de enrolamento da folha de TIG Welded Cast Resin Transformer para o enrolamento de bobina preciso
Descrição da máquina de enrolamento BRJ1400-2 da folha do transformador
A máquina de enrolamento BRJ1400-2 da folha do transformador é um dispositivo avançado usado para bobinas precisamente e eficientemente de enrolamento do transformador usando condutores da folha. A máquina de enrolamento da folha do transformador incorpora tecnologia avançada e automatização para simplificar e aumentar o processo de enrolamento e assegura bobinas uniformes e firmemente sem fôlego, tendo por resultado o desempenho melhorado do transformador. Com os dois decoilers da folha e os dois decoilers da isolação, a máquina de enrolamento da folha do transformador pode tratar uma ou dois camadas de condutor da folha e segurar uma ou dois camadas de papel da isolação. A máquina de enrolamento da folha do transformador pode soldar a folha e a barra junto com o processo da soldadura de TIG. A máquina de enrolamento da folha do transformador caracteriza começar lenta, corredor liso e operação fácil.
Componentes principais da máquina de enrolamento BRJ1400-2 da folha do transformador
1. Quadro principal
2. Unidade de enrolamento
3. Decoiler da folha
4. Decoiler da isolação
5. alimentador deenchimento da tira
6. Sistema de limpeza
7. Cortando o sistema
8. Sistema deburring da folha
9. Sistema do alinhamento da borda
10. Unidade da solda automática
11. Sistema de controlo eletrônico
12. Sistema pneumático
Parâmetros técnicos da máquina de enrolamento BRJ1400-2 da folha do transformador
As especificações padrão típicas da máquina de enrolamento BRJ1400-2 da folha do transformador são mostradas abaixo, contudo, a máquina de enrolamento da folha do transformador pode igualmente ser fabricada como pedido.
| Largura máxima da folha: | 1,400mm |
| Bobinamento OD de Máximo Terminação.: | 1,000mm |
| Forma terminada da bobina: | oval, redondo e retangular, etc. |
| Maestro Foil Material: | Cobre ou alumínio |
| Maestro máximo Material OD.: | Φ1,000mm |
| Identificação de Material do condutor: | Φ500mm |
| Número de Decoiler da folha: | 2 PCes |
| Escala de expansão de Decoiler da folha: | Φ460 ~ 520mm |
| Máximo Bobinamento Peso: | 2,500KG |
| Tamanho de enrolamento do Mandrel: | 80×80×1750 milímetro |
| Modo de solda: | TIG |
| Cortando o modo: | Tesoura elétrica do disco |
| Número de Decoiler da isolação: | 2 PCes |
| Isolação máxima OD material.: | Φ400mm |
| Identificação material da isolação: | Φ76mm |
| alimentador deenchimento da tira: | 8 PCes |
| Sistema do alinhamento da borda: | Detecção fotoelétrica |
| Sistema de controlo: | PLC |
| Interface de usuário: | (254mm) tela táctil 10inch |
| Contando a escala: | 0 - 9999,9 |
| Peso total: | 8000Kg |
| Dimensão (LxWxH) | 5800x2850x2500mm |

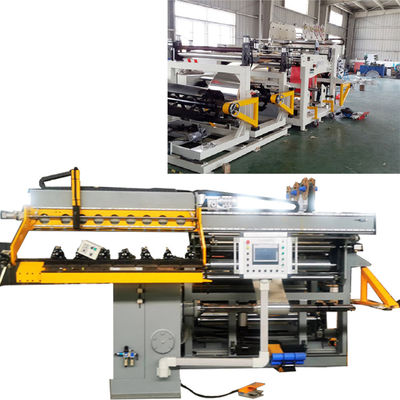

Figo 1: Opinião dianteira de máquina de enrolamento BRJ1400-2 da folha do transformador
Figo 2: Opinião da parte traseira da máquina de enrolamento BRJ1400-2 da folha do transformador
