Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | máquina de enrolamento da folha do transformador | Uso: | bobina de enrolamento |
|---|---|---|---|
| Poder: | 22kw | Velocidade de enrolamento: | 0 ~ 18 RPM |
| Espessura da folha do Cu: | 0,2 ~ 2.0mm | Espessura da folha de alumínio: | 0,3 ~ 3.0mm |
| Unidade Deburring: | 2 conjuntos | Unidade de limpeza: | 2 conjuntos |
| Destacar: | Transformador do controle do PLC que faz o equipamento,Tipo seco dobadoura da folha do transformador,Dobadoura da folha do controle do PLC |
||
Transformador que faz a controle do PLC do equipamento o tipo seco máquina de enrolamento da folha do transformador
Descrição da máquina de enrolamento BRJ1400-2 da folha do transformador
A máquina de enrolamento BRJ1400-2 da folha do transformador é usada principalmente para enrolar o tipo seco bobinas do transformador e outros produtos similares da baixa tensão. A máquina de enrolamento da folha do transformador pode ser usada para enrolar a folha de cobre e a folha de alumínio com largura de 200mm a 1400mm. A máquina de enrolamento da folha do transformador pode enrolar uma ou dois camadas de folha e uma ou dois camadas de material de isolação, tais como o papel ou o material similar. A máquina de enrolamento da folha do transformador pode soldar a folha com barra junto automaticamente. Com sensores fotoelétricos, a máquina de enrolamento da folha do transformador pode fazer o alinhamento sem fôlego da borda da bobina ao enrolar. Com o sistema de controlo baseado no PLC e em um tela táctil, a máquina de enrolamento da folha do transformador pode ser operada facilmente.
Componentes principais da máquina de enrolamento BRJ1400-2 da folha do transformador
1. Quadro principal
2. Unidade de enrolamento
3. Decoiler da folha
4. Decoiler da isolação
5. alimentador deenchimento da tira
6. Sistema de limpeza
7. Cortando o sistema
8. Sistema deburring da folha
9. Sistema do alinhamento da borda
10. Unidade da solda automática
11. Sistema de controlo eletrônico
12. Sistema pneumático
Parâmetros técnicos da máquina de enrolamento BRJ1400-2 da folha do transformador
As especificações padrão típicas da máquina de enrolamento BRJ1400-2 da folha do transformador são mostradas abaixo, contudo, a máquina de enrolamento da folha do transformador pode igualmente ser fabricada como pedido.
| Largura máxima da folha: | 1,400mm |
| Bobinamento OD de Máximo Terminação.: | 1,000mm |
| Forma terminada da bobina: | oval, redondo e retangular, etc. |
| Maestro Foil Material: | Cobre ou alumínio |
| Maestro máximo Material OD.: | Φ1,000mm |
| Identificação de Material do condutor: | Φ500mm |
| Número de Decoiler da folha: | 2 PCes |
| Escala de expansão de Decoiler da folha: | Φ460 ~ 520mm |
| Máximo Bobinamento Peso: | 2,500KG |
| Tamanho de enrolamento do Mandrel: | 80×80×1750 milímetro |
| Modo de solda: | TIG |
| Cortando o modo: | Tesoura elétrica do disco |
| Número de Decoiler da isolação: | 2 PCes |
| Isolação máxima OD material.: | Φ400mm |
| Identificação material da isolação: | Φ76mm |
| alimentador deenchimento da tira: | 8 PCes |
| Sistema do alinhamento da borda: | Detecção fotoelétrica |
| Sistema de controlo: | PLC |
| Interface de usuário: | (254mm) tela táctil 10inch |
| Contando a escala: | 0 - 9999,9 |
| Peso total: | 8000Kg |
| Dimensão (LxWxH) | 5800x2850x2500mm |

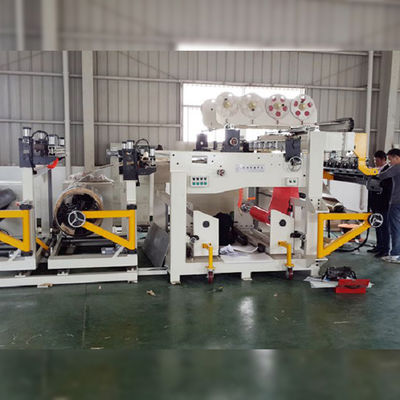

Figo 1: Opinião dianteira de máquina de enrolamento BRJ1400-2 da folha do transformador
Figo 2: Opinião da parte traseira da máquina de enrolamento BRJ1400-2 da folha do transformador
