Tipo seco sistema programável do PLC da baixa tensão de máquina de enrolamento da folha do transformador
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | máquina de enrolamento da folha do transformador | Função: | bobina de enrolamento da folha |
|---|---|---|---|
| Motor de enrolamento: | 22kw | Velocidade de enrolamento: | 0 ~ 18 RPM |
| Espessura da tira do Cu: | 0,2 ~ 2.0mm | Espessura da tira do Al: | 0,3 ~ 3.0mm |
| Unidade Deburring: | 2 grupos | Unidade de limpeza: | 2 grupos |
| Destacar: | Tipo seco da dobadoura da folha do transformador,Máquina de enrolamento programável da folha do transformador,Máquina de enrolamento da folha do transformador do sistema do PLC |
||
Tipo seco máquina do sistema de controlo programável do PLC de enrolamento da folha do transformador da baixa tensão
Descrição da máquina de enrolamento BRJ1400-2 da folha do transformador
A máquina de enrolamento automática BRJ1400-2 da folha do transformador do LV é um equipamento de enrolamento profissional, que seja usado principalmente para enrolar o tipo seco bobinas da folha do transformador e outros produtos similares da baixa tensão. A folha de cobre e a folha de alumínio podem ser seguradas por este tipo da máquina de enrolamento da folha. Com o motor de enrolamento 22kw, este tipo da máquina de enrolamento da folha do transformador pode segurar uma ou dois camadas de folha e uma ou dois camadas de material de isolação, tais como o papel ou o material similar. A máquina de enrolamento da folha do transformador pode enrolar a folha com largura máxima 1400mm. Com a máquina e o refrigerador de soldadura do TIG, a máquina de enrolamento da folha do transformador pode soldar a folha com barra junto. O alinhamento automático da borda da folha certifica-se de que as bordas da bobina são retas e lisas ao enrolar. É fácil de operar a máquina de enrolamento da folha do transformador através de um tela táctil.
Componentes principais da máquina de enrolamento BRJ1400-2 da folha do transformador
1. Quadro principal
2. Unidade de enrolamento
3. Decoiler da folha
4. Decoiler da isolação
5. alimentador deenchimento da tira
6. Sistema de limpeza
7. Cortando o sistema
8. Sistema deburring da folha
9. Sistema do alinhamento da borda
10. Unidade da solda automática
11. Sistema de controlo eletrônico
12. Sistema pneumático
Parâmetros técnicos da máquina de enrolamento BRJ1400-2 da folha do transformador
As especificações padrão típicas da máquina de enrolamento BRJ1400-2 da folha do transformador são mostradas abaixo, contudo, a máquina de enrolamento da folha do transformador pode igualmente ser fabricada como pedido.
| Largura máxima da folha: | 1,400mm |
| Bobinamento OD de Máximo Terminação.: | 1,000mm |
| Forma terminada da bobina: | oval, redondo e retangular, etc. |
| Maestro Foil Material: | Cobre ou alumínio |
| Maestro máximo Material OD.: | Φ1,000mm |
| Identificação de Material do condutor: | Φ500mm |
| Número de Decoiler da folha: | 2 PCes |
| Diâmetro de Decoiler da folha: | escala ajustável 400-520mm |
| Máximo Bobinamento Peso: | 2,000KG |
| Tamanho de enrolamento do Mandrel: | 80×80×1750 milímetro |
| Modo de solda: | TIG |
| Cortando o modo: | Tesoura elétrica do disco |
| Número de Decoiler da isolação: | 2 PCes |
| Isolação máxima OD material.: | Φ400mm |
| Identificação material da isolação: | Φ76mm |
| alimentador deenchimento da tira: | 8 PCes |
| Sistema do alinhamento da borda: | Detecção fotoelétrica |
| Sistema de controlo eletrônico: | PLC |
| Interface de usuário: | (254mm) tela táctil 10inch |
| Contando as voltas variam: | 0 ~ 9999,9 |
| Peso total: | 8000Kg |
| Dimensão (L*W*H) | 5800*2850*2500mm |

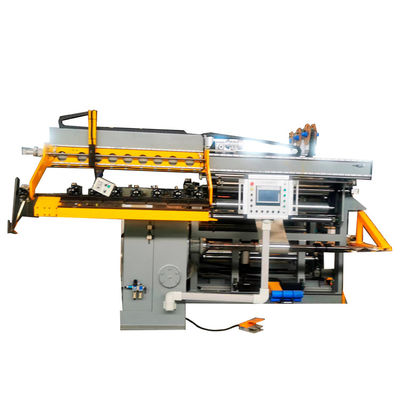

Figo 1: Opinião dianteira de máquina de enrolamento BRJ1400-2 da folha do transformador
Figo 2: Opinião da parte traseira da máquina de enrolamento BRJ1400-2 da folha do transformador
