Detalhes do produto:
Condições de Pagamento e Envio:
|
| nome: | máquina de enrolamento da folha do transformador | Função: | bobina de enrolamento da folha |
|---|---|---|---|
| Motor de enrolamento: | 15KW | Velocidade de enrolamento: | 18 RPM |
| Espessura da folha do Cu: | 0,2 ~ 2.0mm | Espessura da folha de alumínio: | 0,3 ~ 3.0mm |
| Unidade Deburring: | Grupos 1 | Unidade de limpeza: | Grupos 1 |
| Destacar: | Uma máquina de enrolamento da folha do transformador da camada,Tipo seco dobadoura da folha do cobre do transformador,Máquina de enrolamento da folha do transformador de 1 camada |
||
Uma camada 1400 da largura do cobre da folha da tira milímetros de tipo seco máquina da dobadoura de enrolamento da folha do transformador
Descrição da máquina de enrolamento BRJ1400 da folha do transformador
A máquina de enrolamento BRJ1400 da folha do transformador é usada principalmente para enrolar o tipo seco bobinas da folha do transformador e outros produtos similares da baixa tensão. O condutor da folha pode ser tira de cobre ou de alumínio. Este tipo da máquina de enrolamento da folha do transformador, isto é láminas de aluminio de Máquina de bobinado de, pode segurar uma camada de condutor da folha e uma ou dois camadas de material de isolação, tais como o papel ou o material similar. A máquina de enrolamento da folha do transformador pode ser usada para enrolar a folha com largura máxima 1400mm. Com unidade do TIG, a máquina de enrolamento da folha do transformador pode soldar a folha com barra junto. O alinhamento automático da borda da folha certifica-se de que as bordas da bobina são retas e lisas ao enrolar. Com sistema de controlo do PLC, é fácil de operar a máquina de enrolamento da folha do transformador através de um tela táctil.
Componentes principais da máquina de enrolamento BRJ1400 da folha do transformador
1. Quadro principal
2. Unidade de enrolamento
3. Decoiler da folha
4. Decoiler da isolação
5. alimentador deenchimento da tira
6. Sistema de limpeza
7. Cortando o sistema
8. Sistema deburring da folha
9. Sistema do alinhamento da borda
10. Unidade da solda automática
11. Sistema de controlo eletrônico
12. Sistema pneumático
Parâmetros técnicos da máquina de enrolamento BRJ1400 da folha do transformador
As especificações padrão típicas da máquina de enrolamento BRJ1400 da folha do transformador são mostradas abaixo, contudo, a máquina de enrolamento da folha do transformador pode igualmente ser fabricada como pedido.
| Comprimento axial (largura da folha): | 1,400mm |
| Bobinamento OD de Máximo Terminação.: | 1,000mm |
| Forma terminada da bobina: | oval, redondo e retangular, etc. |
| Maestro Foil Material: | Cobre ou alumínio |
| Maestro Material OD.: | Ø1,000mm, máximo |
| Identificação de Material do condutor: | Ø500mm |
| Número de Decoiler da folha: | 1 PC |
| Diâmetro de Decoiler da folha: | escala ajustável Ø400 ~ 520mm |
| Máximo Bobinamento Peso: | 1,500KG |
| Tamanho de enrolamento do Mandrel: | 80×80×1750 milímetro |
| Modo de solda: | TIG |
| Cortando o modo: | Tesoura elétrica do disco |
| Número de Decoiler da isolação: | 2 PCes |
| Isolação máxima OD material.: | Ø400mm |
| Identificação material da isolação: | Ø76mm |
| alimentador deenchimento da tira: | 8 PCes |
| Sistema do alinhamento da borda: | Detecção fotoelétrica |
| Sistema de controlo eletrônico: | PLC |
| Interface de usuário: | (254mm) tela táctil 10inch |
| Contando as voltas variam: | 0 ~ 9999,9 |
| Peso total: | 7000Kg |
| Dimensão (LxWxH): | 4500 x 2850 x 2500mm |

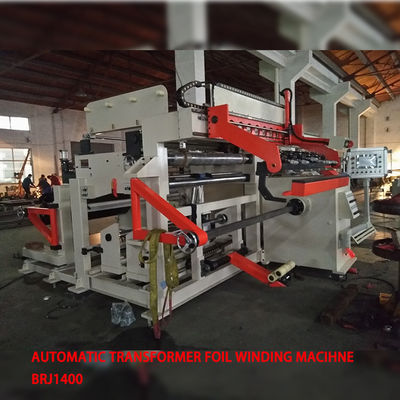

Figo 1: Opinião dianteira de máquina de enrolamento BRJ1400 da folha do transformador
Figo 2: Opinião da parte traseira da máquina de enrolamento BRJ1400 da folha do transformador
