Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | máquina de enrolamento da folha | Largura máxima da folha: | 300mm |
|---|---|---|---|
| Molde de solda: | soldadura de pressão fria | Espessura da folha do Cu: | 0,2 ~ 2.0mm |
| Espessura da folha de alumínio: | 0,3 ~ 3.0mm | Velocidade de gerencio: | 0 ~ 35 RPM |
| Poder de enrolamento: | 5.5kw | Garantia: | 12 meses |
| Destacar: | Máquina de enrolamento de alumínio da folha do transformador,Máquina de enrolamento da folha do transformador dois Decoilers,máquina de enrolamento da folha do transformador 35rpm |
||
Máquina de enrolamento da folha do transformador da dobadoura da folha de cobre e de alumínio com dois Decoilers
Descrição da máquina de enrolamento BRJ300-2 da folha do transformador
A máquina de enrolamento automática BRJ300-2 da folha do transformador é uma bobina dedicada da folha que faz o equipamento. A ferida da bobina pela máquina de enrolamento da folha pode ser usada nos transformadores e em outros produtos similares. A máquina de enrolamento da folha do transformador, isto é láminas de aluminio de Máquina de bobinado de, é fornecida com a unidade de solda da imprensa fria para a folha e a barra de solda junto. Com unidade da solda fria, a máquina de enrolamento da folha do transformador pode soldar não somente a folha de alumínio e a barra de alumínio junto, a folha de cobre e a barra de cobre junto, mas igualmente a folha de alumínio e a barra de cobre. O servo motor é usado enrolando o papel da folha e da isolação, que garante a precisão de enrolamento. Com relação fácil de usar, é muito fácil de operar a máquina.
Componentes principais da máquina de enrolamento BRJ300-2 da folha do transformador
1. Quadro principal
2. Decoiler da folha
3. Pressionando o rolo
4. Unidade de enrolamento
5. Decoiler da isolação
6. Retificando o sistema
7. Unidade de solda da imprensa fria
8. Unidade pneumática
9. Sistema de controlo do PLC
Parâmetros técnicos da máquina de enrolamento BRJ300-2 da folha do transformador
As especificações padrão típicas de BRJ300-2 são mostradas abaixo, contudo a máquina pode igualmente ser fabricada como pedido.
| Largura máxima da folha: | 300mm |
| Máximo Axial Comprimento (que inclui o fio de ligação): | 450mm |
| Forma terminada da bobina: | Círculo, oval e retângulo etc. |
| Maestro Material: | Tira de cobre ou de alumínio |
| Espessura da folha do Cu: | 0,2 ~ 2.0mm |
| Al Foil Thickness: | 0,3 ~ 3.0mm |
| Identificação material da folha: | Ø500mm |
| Folha OD material.: | ≤Ø1000mm |
| Número de Decoiler da folha: | 2 PCes |
| Comprimento de Decoiler da folha: | 350mm |
| Escala de expansão de Decoiler da folha: | Ø 420 ~ 520mm |
| Peso máximo da bobina: | 1000kg |
| Retificando o modo: | Detecção fotoelétrica |
| Retificando a precisão do desvio: | ±0.5mm |
| Número de papel de Decoiler da isolação: | 1set |
| Bobina de papel OD da isolação.: | ≤Ø 400mm |
| Identificação de papel da bobina da isolação: | Ø76mm |
| Largura de Decoiler da isolação | 350mm |
| Eixo de papel de Decoiler da isolação: | Expansível (pneumático abra/ação próximo) |
| Velocidade de enrolamento: | 0 ~ 35 RPM |
| Poder de enrolamento do servo motor: | 5.5kw |
| Dispositivo da solda fria: | 1 grupo |
| Tipo de programação: | PLC |
| Relação da operação: | Tela táctil |
| Contando a escala: | 0 - 9999,9 |

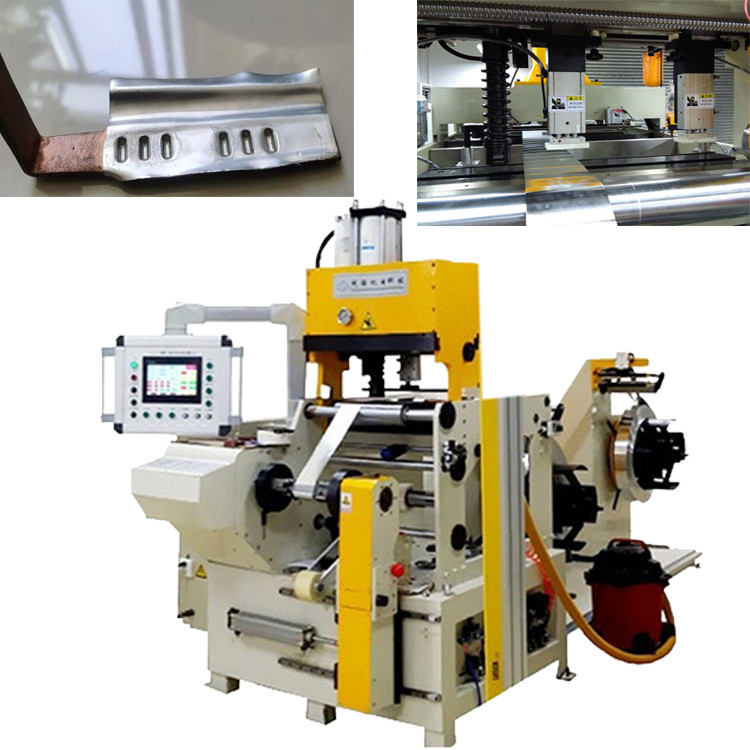

Figo 1: Máquina de enrolamento BRJ300-2 da folha do transformador de vista completa
Figo 2: Efeito de solda do macine BRJ300-2 do enrolamento da folha do transformador
