Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | máquina de enrolamento da folha do transformador | Uso: | bobina de enrolamento da tira |
|---|---|---|---|
| Motor de enrolamento: | 22kw | Velocidade de enrolamento: | 18 RPM |
| Espessura da folha do Cu: | 0.2 - 2.0mm | Espessura da folha de alumínio: | 0.3 - 3.0mm |
| Unidade Deburring: | 2 grupos | Unidade de limpeza: | 2 grupos |
| Destacar: | Dobadoura de bobina moldada do transformador da resina,TIG Welding Transformer Winder Machine,Máquina automática da dobadoura do transformador |
||

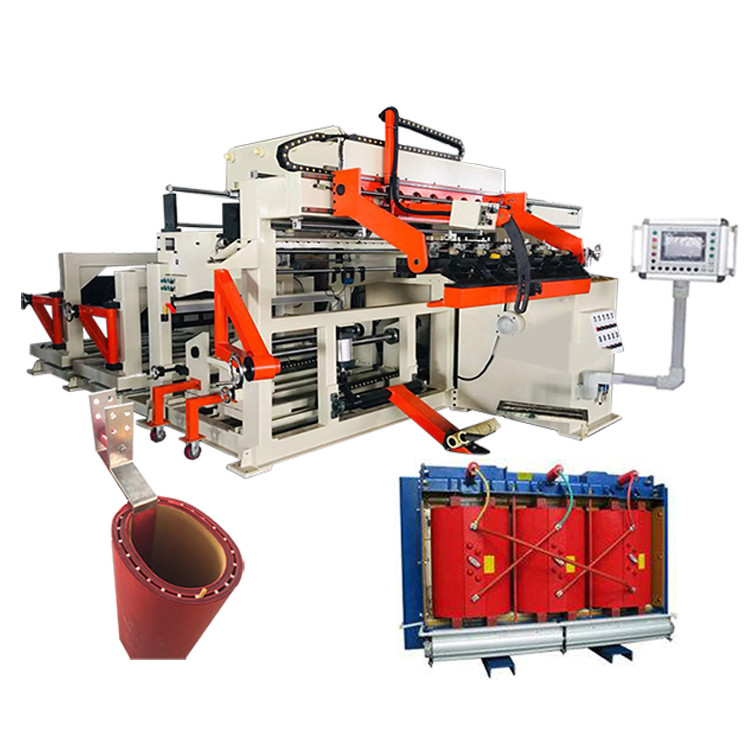

Máquina de enrolamento automática da folha do transformador da resina do molde de TIG Welding Copper Foil Winder
Descrição da máquina de enrolamento da folha do transformador
A máquina de enrolamento BRJ1400-2 da folha do transformador da resina do molde da baixa tensão é usada principalmente para enrolar a folha de cobre ou de alumínio para fazer bobinas da folha do transformador da baixa tensão e outros produtos similares. Este tipo da máquina de enrolamento da folha do transformador pode segurar uma ou dois camadas de condutor da folha e uma ou dois camadas de papel da isolação. A máquina de enrolamento da folha do transformador é fornecida com a unidade da soldadura de TIG para soldar junto a folha e a barra. Com sensores fotoelétricos, a máquina de enrolamento da folha do transformador pode certificar-se de que as bordas da bobina são retas e lisas ao enrolar. É fácil de operar a máquina de enrolamento da folha do transformador através de um tela táctil.
Componentes principais da máquina de enrolamento BRJ1400-2 da folha do transformador
1. Quadro principal
2. Unidade de enrolamento
3. Decoiler da folha
4. Decoiler da isolação
5. alimentador deenchimento da tira
6. Sistema de limpeza
7. Cortando o sistema
8. Sistema deburring da folha
9. Sistema do alinhamento da borda
10. Unidade da solda automática
11. Sistema de controlo eletrônico
12. Sistema pneumático
Parâmetros técnicos da máquina de enrolamento BRJ1400-2 da folha do transformador
As especificações padrão típicas da máquina de enrolamento BRJ1400-2 da folha do transformador são mostradas abaixo, contudo estes podem facilmente ser alterados como pedido.
| Largura da folha: | 200 ~ 1,400mm |
| Bobina sem fôlego máxima OD.: | 1,000mm |
| Forma sem fôlego da bobina: | oval, redondo e retangular, etc. |
| Maestro Foil Material: | Cobre ou alumínio |
| Maestro máximo Material OD.: | 1,000mm |
| Identificação de Material do condutor: | 500mm |
| Número de Decoiler da folha: | 2 PCes |
| Diâmetro de Decoiler da folha: | escala ajustável 400 ~ 520mm |
| Máximo Bobinamento Peso: | 2,000KG |
| Tamanho de enrolamento do Mandrel: | 80×80×1750 milímetro |
| Modo de solda: | TIG |
| Cortando o modo: | Tesoura elétrica do disco |
| Número de Decoiler da isolação: | 2 PCes |
| Isolação máxima OD material.: | 400mm |
| Identificação material da isolação: | 76mm |
| alimentador deenchimento da tira: | 8 PCes |
| Sistema do alinhamento da borda: | Detecção fotoelétrica |
| Sistema de controlo eletrônico: | PLC |
| Interface de usuário: | (254mm) tela táctil 10inch |
| Contando as voltas variam: | 0 - 9999,9 |
| Peso total: | 8000Kg |
| Dimensão (L*W*H) | 5800*2850*2500mm |
Figo 1: A opinião lateral de máquina de enrolamento da folha do transformador
Figo 2: A opinião traseira de máquina de enrolamento da folha do transformador
