Tensão do transformador da máquina de TIG Dry Type Foil Winding baixa
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome: | máquina de enrolamento da folha do transformador | Uso: | fazendo a bobina do transformador |
|---|---|---|---|
| Espessura da folha do Cu: | 0.2 - 2.0mm | Espessura da folha de alumínio: | 0.3 - 3.0mm |
| Largura máxima da folha: | 1200mm | cor: | como pedido |
| Poder do motor de enrolamento: | 15KW | Velocidade de enrolamento máxima: | 18rpm |
| Destacar: | TIG Foil Winding Machine Transformer,Tipo seco transformador da máquina de enrolamento da folha,Tipo seco máquina da dobadoura do transformador |
||

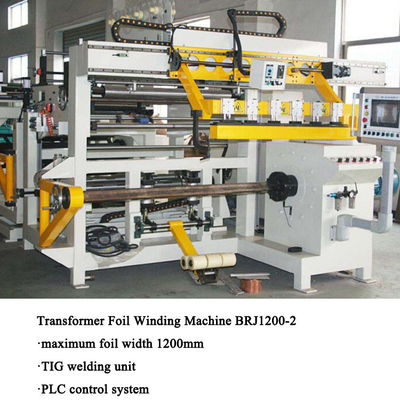

Máquina de enrolamento de folha de transformador tipo seco para soldagem TIG que faz o núcleo do transformador
Descriçãoda máquina de enrolamento de folha de transformador BRJ1200-2
A máquina enroladora de folha de transformador de baixa tensão BRJ1200-2 é usada principalmente para enrolar folha de cobre ou alumínio com largura máxima de 1200 mm.A máquina de enrolamento de folha de transformador é fornecida com motor de enrolamento de 15kw para acionar a cabeça da máquina para bobinar folha.A unidade de soldagem TIG é adotada na máquina de enrolamento de folha de transformador para soldar folha e barramento juntos.Com dois desbobinadores de folha e dois desbobinadores de papel isolante, a máquina de enrolamento de folha de transformador pode manusear uma ou duas camadas de papel alumínio e uma ou duas camadas de papel isolante.Sensores fotoelétricos são adotados na máquina de enrolamento de folha de transformador para garantir que a borda da folha esteja limpa durante o enrolamento.O sistema de controle da máquina de enrolamento de folha de transformador é baseado em PLC, que pode controlar a máquina com precisão.A interface da tela sensível ao toque torna as operações fáceis e intuitivas ao operar a máquina de enrolamento de folha de transformador.
Componentes principaisda máquina de enrolamento de folha de transformadorBRJ1200-2
- quadro principal,
- Unidade de enrolamento,
- Desbobinador de folha,
- Desbobinador de isolamento,
- Alimentador de tiras de preenchimento final,
- Sistema de limpeza,
- Sistema de corte,
- Sistema de rebarbação de folha,
- Sistema de alinhamento de borda,
- unidade de soldagem TIG,
- Sistema de controle eletrônico
- Sistema pneumático
Parâmetros técnicosda máquina de enrolamento de folha de transformador BRJ1200-2
As especificações padrão típicas da máquina de enrolamento de folha de transformador BRJ1000-2 são mostradas abaixo, no entanto, elas podem ser facilmente modificadas conforme solicitado.
| Largura Máxima da Folha: | 1.200mm |
| Bobina máxima de enrolamento: | 1.000mm |
| Forma da Bobina Ferida: | oval, círculo e retangular, etc |
| Material do condutor: | Cobre ou Alumínio |
| Espessura da Folha de Al Min.e máx.: | 0,3 - 3,0 mm |
| Espessura da Folha de Cu Min.e máx.: | 0,2 - 2,0 mm |
| OD máximo do material do condutor: | 1.000mm |
| ID do Material do Condutor: | 500mm |
| Diâmetro do desbobinador do condutor: | faixa ajustável 400-520mm |
| Potência de enrolamento: | 15KW |
| Velocidade máxima de enrolamento: | 20 rpm |
| Modo de soldagem: | TIG |
| Modo de corte: | cisalhamento |
| Interface de usuário: | Tela sensível ao toque de 10 polegadas (254 mm) |
| Faixa de Contagem de Voltas: | 0 - 9999,9 |
FIG 1: Vista lateral da máquina bobinadora de folha de transformador
Fig 2: Vista traseira da máquina bobinadora de folha de transformador BRJ1200-2
