Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | máquina de enrolamento da folha do transformador | Função: | bobina de enrolamento do transformador |
|---|---|---|---|
| Largura da folha: | máximo 200mm | Espessura da folha: | máximo 3mm |
| Poder do motor: | 4KW | Decoiler: | Um |
| Cor: | RAL9002 | Garantia: | 12 meses |
| Destacar: | Máquina de soldadura fria da pressão do STT 3mm,dobadoura da tira do cobre da largura de 200mm,60 máquina de soldadura fria da pressão do RPM 4kw |
||
Máquina de enrolamento da folha do transformador da tira do cobre da largura da camada 200mm da solda fria única
Informação geral da máquina de enrolamento BRJ200 da folha do transformador
A única máquina de enrolamento BRJ200 da folha do transformador da tira do cobre da camada é usada principalmente a enrolar bobinas feitas sob medida pequeno- da folha. A máquina de enrolamento da folha do transformador é fornecida com a unidade da solda fria para soldar junto a tira de cobre ou de alumínio com barra. A máquina de enrolamento da folha do transformador é fornecida igualmente com o um grupo de molde de solda, o número total dos moldes de solda é seis partes. Os moldes de solda são fornecidos de acordo com a espessura máxima e mínima da barra e da folha. Os servos motores são usados para garantir a precisão de mover-se da folha, que igualmente garantem a posição correta da soldadura. É muito fácil de operar a máquina de enrolamento da folha do transformador.
Componentes principais da máquina de enrolamento da folha do transformador
1. Quadro
2. Decoiler da folha
3. Rolos
4. Servo motor
5. Decoiler da isolação
6. Sistema correto
7. Unidade de solda da imprensa fria
8. Sistema pneumático
9. Armário de controle elétrico
10. Pedal do pé
Parâmetros técnicos
As especificações padrão típicas da máquina de enrolamento BRJ200 da folha do transformador são mostradas abaixo, contudo a máquina pode igualmente ser fabricada como pedido.
| Largura máxima da folha: | 200mm |
| Bobina sem fôlego máxima OD. : | 600mm |
| Forma sem fôlego da bobina: | Círculo, oval e retângulo |
| Maestro Material: | Tira de cobre ou de alumínio |
| Espessura da folha do Cu: | 0.2-2.0mm |
| Al Foil Thickness: | 0.3-3.0mm |
| Identificação material da folha: | 500mm |
| Folha OD material.: | ≤ 1000mm |
| Quantidade de Decoiler da folha: | 1 PC |
| Comprimento de Decoiler da folha: | 250mm |
| Escala de expansão de Decoiler da folha: | 420~520mm |
| Max Coil Weight: | 1000kg |
| Retificando o modo: | Detecção fotoelétrica |
| Bobina de papel OD da isolação.: | ≤ 400mm |
| Identificação de papel da bobina da isolação: | 76mm |
| Largura de Decoiler da isolação: | 250mm |
| Escala de expansão de Decoiler da isolação: | 73~78mm |
| Velocidade de enrolamento: | 0~60 RPM |
| Poder do motor principal: | 4kw |
| Sistema de controlo: | PLC |
| Relação da operação: | Tela táctil |

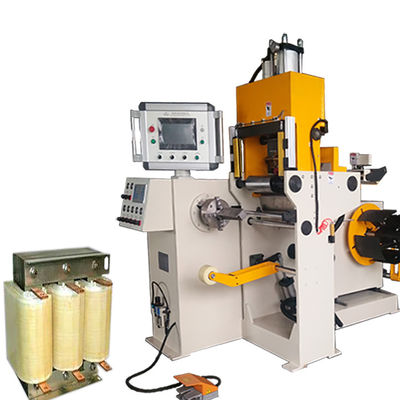

Figo 1: Máquina de enrolamento BRJ200 da folha do transformador de vista completa
Figo 2: Opinião da parte traseira da máquina de enrolamento BRJ200 da folha do transformador
