Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | máquina de enrolamento da folha do transformador | aplicação: | fazendo a bobina do transformador |
|---|---|---|---|
| Espessura da folha do Cu: | 0.2 - 2.0mm | Espessura da folha de alumínio: | 0.3 - 3.0mm |
| Poder do motor: | 5.5kw | Velocidade de enrolamento: | 35 RPM |
| Decoiler da folha: | 1 GRUPO | decoiler da isolação: | grupo 2 |
| Destacar: | máquina de enrolamento da bobina da folha do modilhão 5.5kw,dobadoura de bobina do cobre do modilhão 35rpm,máquina de enrolamento da bobina da folha do transformador 35rpm |
||
As vendas diretas da fábrica revestem a máquina de enrolamento da folha do transformador do modilhão da dobadoura da tira
Descrição da máquina de enrolamento da folha do transformador
A máquina de enrolamento XB-BRJ300 da folha do transformador do modilhão é um equipamento de enrolamento especial para enrolar a bobina pequena do transformador e outros produtos similares. A máquina de enrolamento da folha do transformador pode enrolar a tira de cobre ou de alumínio com largura máxima 300mm. A máquina de enrolamento da folha do transformador pode segurar uma camada de folha e uma ou dois camadas de papel da isolação. Este tipo da máquina de enrolamento da folha do transformador é fornecido com o sistema de controlo do PLC, que pode fazer a corrida de máquina automaticamente conforme a entrada dos parâmetros.
Componentes principais da máquina de enrolamento da folha do transformador
1. Quadro principal
2. Decoiler da folha
3. Pressionando o rolo
4. Unidade de enrolamento
5. Decoiler da isolação
6. Sistema do alinhamento da borda
7. Unidade automática da solda fria
8. Unidade pneumática
9. Sistema de controlo elétrico
10. Pedal do pé
Parâmetros técnicos da máquina de enrolamento XB-BRJ300 da folha do transformador
As especificações padrão típicas da máquina de enrolamento XB-BRJ300 da folha do transformador são mostradas abaixo, contudo estes podem ser alterados como pedido.
| Max Foil Material Width: | 300mm |
| Máximo Axial Comprimento (que inclui o fio de ligação): | 450mm |
| Bobina terminada OD. : | 600mm |
| Forma da bobina: | Círculo, oval e retângulo etc. |
| Maestro Foil Material: | De cobre ou de alumínio |
| Espessura da folha do Cu: | 0.2-2.0mm |
| Al Foil Thickness: | 0.3-3.0mm |
| Identificação material da folha: | ≤ 500mm |
| Folha OD material.: | ≤ 1000mm |
| Número de Decoiler da folha: | 1 PC |
| Escala de expansão de Decoiler da folha: | 420-520mm |
| Max Coil Weight: | 750kg |
| Modo de controle da unidade da limpeza: | pneumático |
| Número de Decoiler da isolação: | 1 PC |
| Bobina de papel OD da isolação.: | ≤ 400mm |
| Identificação de papel da bobina da isolação: | 76mm |
| Largura de Decoiler da isolação | 350mm |
| Eixo de papel de Decoiler da isolação: | Expansível (pneumático abra/ação próximo) |
| Velocidade de enrolamento: | 0~35 RPM |
| Poder de enrolamento: | 5.5kw |
| Tipo de programação: | PLC |
| Relação da operação: | Tela táctil |
| Contando a escala da volta: | 0 - 9999,9 |

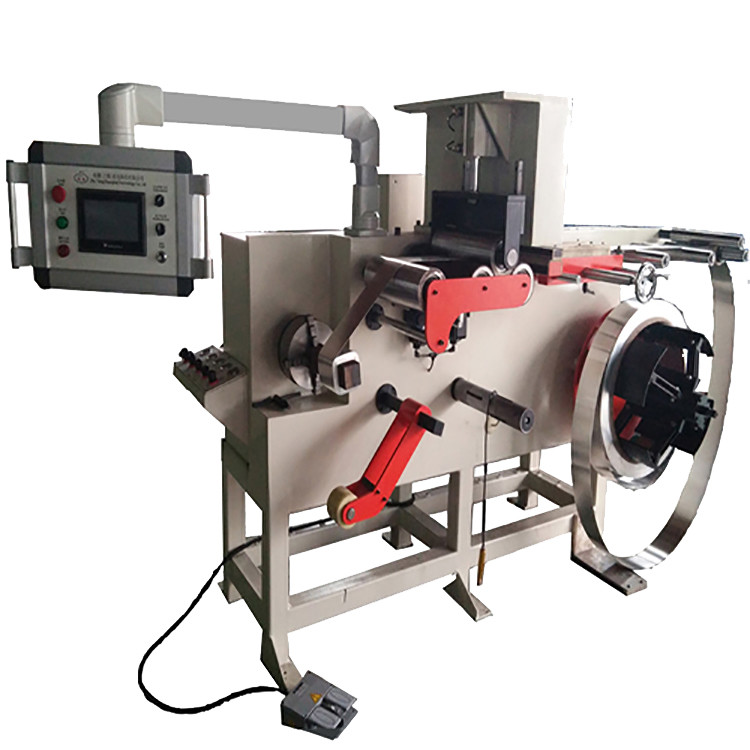

Figo 1: Máquina de enrolamento XB-BRJ300 da folha do transformador de vista completa

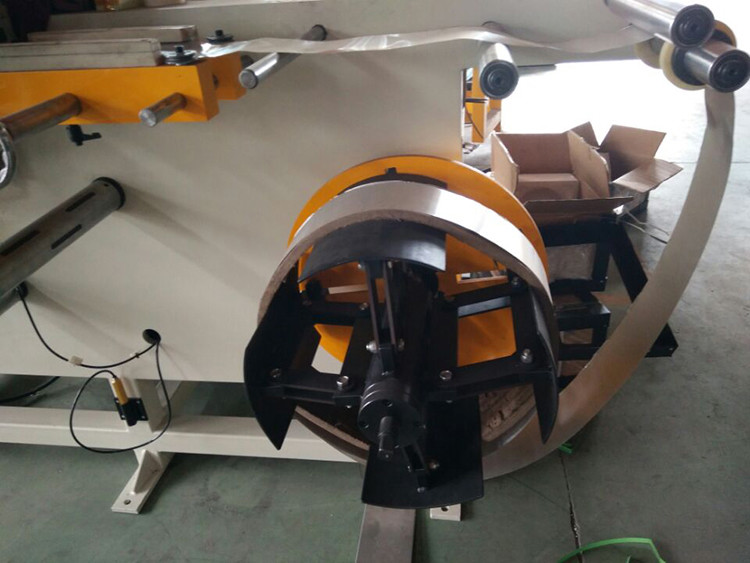

Figo 2: Decoiler da folha da máquina de enrolamento XB-BRJ300 da folha do transformador
