Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | máquina de enrolamento da folha do transformador | Aplicação: | bobina de enrolamento da tira |
|---|---|---|---|
| Motor de enrolamento: | 22kW | Velocidade de enrolamento: | 18 RPM |
| Espessura da tira do Cu: | 0.2 - 2.0mm | Espessura da tira do Al: | 0.3 - 3.0mm |
| Unidade Deburring: | 2 grupos | Unidade de limpeza: | 2 grupos |
| Destacar: | máquina de enrolamento da folha do transformador da baixa tensão de 18 RPM,dobadoura de bobina do transformador de 18 RPM,Máquina de enrolamento da folha do transformador do STT 22kw |
||
Máquina de enrolamento automática da folha do transformador da baixa tensão do equipamento da indústria da eletricidade
Descrição da máquina de enrolamento BRJ1400-2 da folha do transformador
A máquina de enrolamento BRJ1400-2 da folha do transformador do LV é usada principalmente para enrolar o tipo seco bobinas da folha do transformador e outros produtos similares da baixa tensão. O condutor da folha pode ser tira de cobre ou de alumínio. Este tipo da máquina de enrolamento da folha do transformador pode segurar uma ou dois camadas de condutor da folha e uma ou dois camadas de material de isolação, tais como o papel ou o material similar. A máquina de enrolamento da folha do transformador pode enrolar a folha com largura máxima 1400mm. Com a máquina e o refrigerador de soldadura do TIG, a máquina de enrolamento da folha do transformador pode soldar a folha com barra junto. O alinhamento automático da borda da folha certifica-se de que as bordas da bobina são retas e lisas ao enrolar. O sistema de controlo é baseado no PLC. É fácil de operar a máquina de enrolamento da folha do transformador através de um tela táctil.
Componentes principais da máquina de enrolamento BRJ1400-2 da folha do transformador
1. Quadro principal
2. Unidade de enrolamento
3. Decoiler da folha
4. Decoiler da isolação
5. alimentador deenchimento da tira
6. Sistema de limpeza
7. Cortando o sistema
8. Sistema deburring da folha
9. Sistema do alinhamento da borda
10. Unidade da solda automática
11. Sistema de controlo eletrônico
12. Sistema pneumático
Parâmetros técnicos da máquina de enrolamento BRJ1400-2 da folha do transformador
As especificações padrão típicas da máquina de enrolamento BRJ1400-2 da folha do transformador são mostradas abaixo, contudo, a máquina pode igualmente ser fabricada como pedido.
| Comprimento axial (largura da folha): | 1,400mm |
| Bobinamento OD de Máximo Terminação.: | 1,000mm |
| Forma terminada da bobina: | oval, redondo e retangular, etc. |
| Maestro Foil Material: | Cobre ou alumínio |
| Maestro Material OD.: | 1,000mm |
| Identificação de Material do condutor: | 500mm |
| Número de Decoiler da folha: | 2 PCes |
| Diâmetro de Decoiler da folha: | escala ajustável 400-520mm |
| Máximo Bobinamento Peso: | 2,500KG |
| Tamanho de enrolamento do Mandrel: | 80×80×1750 milímetro |
| Modo de solda: | TIG |
| Cortando o modo: | Tesoura elétrica do disco |
| Número de Decoiler da isolação: | 2 PCes |
| Isolação máxima OD material.: | 400mm |
| Identificação material da isolação: | 76mm |
| alimentador deenchimento da tira: | 8 PCes |
| Sistema do alinhamento da borda: | Detecção fotoelétrica |
| Sistema de controlo eletrônico: | PLC |
| Interface de usuário: | (254mm) tela táctil 10inch |
| Contando as voltas variam: | 0 - 9999,9 |
| Peso total: | 8000Kg |
| Dimensão (L*W*H) | 5800*2850*2500mm |

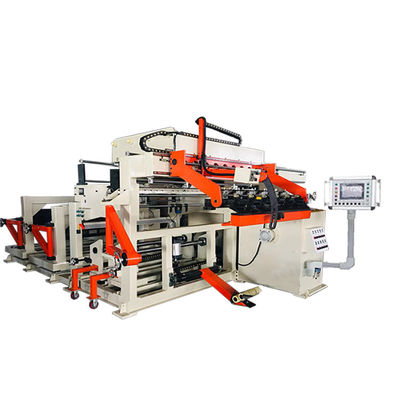

Figo 1: Opinião dianteira de máquina de enrolamento BRJ1400-2 da folha do transformador

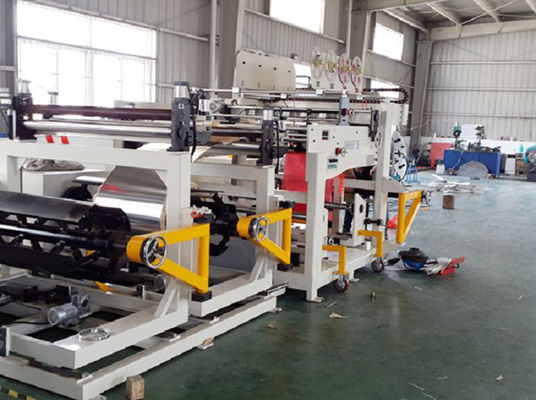

Figo 2: Opinião da parte traseira da máquina de enrolamento BRJ1400-2 da folha do transformador
