Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | máquina de enrolamento da folha do transformador | aplicação: | bobina de enrolamento da tira |
|---|---|---|---|
| Potência Rotativa: | 15KW | Velocidade de gerencio: | 20 RPM |
| Espessura da folha do Cu: | 0.2 - 2.0mm | Espessura da folha de alumínio: | 0.3 - 3.0mm |
| Cor: | Customizável | Garantia: | 1 ano |
| Destacar: | Máquina de enrolamento de alumínio da folha do lv da tira,máquina de enrolamento automática de 20 RPM lv,máquina de enrolamento da folha de 15kw TIG Process lv |
||
Máquina de enrolamento automática da folha do transformador de TIG Process Aluminium Strip Winder LV
Descrição da máquina de enrolamento BRJ1200-2 da folha do transformador
A máquina de enrolamento BRJ1200-2 da folha do transformador do LV é fornecida com o motor 15kw conduzindo a máquina de eixo de enrolamento e de soldadura do TIG para a folha de solda com barra junto. Este tipo da máquina de enrolamento da folha do transformador pode enrolar a folha de cobre com barra de cobre junto e a folha de alumínio com barra de alumínio junto. Duas partes de decoilers da folha e de dois decoilers da isolação são fornecidas para a máquina de enrolamento da folha do transformador. Os sensores fotoelétricos são usados na máquina de enrolamento da folha do transformador para certificar-se que a borda da folha é pura ao enrolar. Na máquina de enrolamento da folha do transformador, pressionando os rolos estão usados para fazer a folha não reversa quando a máquina para de enrolar. O sistema de controlo da máquina de enrolamento da folha do transformador é baseado no PLC, que pode controlar a máquina precisamente. A relação do tela táctil faz a operação muito fácil e intuitiva ao operar a máquina de enrolamento da folha do transformador.
Componentes principais da máquina de enrolamento da folha do transformador
Quadro principal, unidade do enrolamento, decoiler da folha, decoiler da isolação, alimentador da tira da Fim-suficiência, sistema de limpeza, sistema do corte, sistema da folha sistema, do alinhamento deburring da borda, unidade da solda automática, sistema de controlo eletrônico e sistema pneumático, etc.
Parâmetros técnicos da máquina de enrolamento BRJ1200-2 da folha do transformador
As especificações padrão típicas da máquina de enrolamento BRJ1000-2 da folha do transformador são mostradas abaixo, contudo estes podem facilmente ser alterados como pedido.
| Comprimento axial (largura da folha): | 1,200mm |
| OD máximo. da bobina terminada: | 1,000mm |
| Identificação máxima da bobina terminada: | 130mm |
| Forma terminada da bobina: | oval, círculo e retangular, etc. |
| Maestro Foil Material: | Cobre ou alumínio |
| Espessura da folha mínima e máximo (alumínio): | 0.3 - 3,0 milímetros |
| Espessura da folha mínima e máxima (cobre): | 0.2 - 2,0 milímetros |
| Maestro Foil Material OD.: | 1,000mm |
| Identificação de Foil Material do condutor: | 500mm |
| Maestro Decoiler Diameter: | escala ajustável 400-520mm |
| Poder de enrolamento: | 15KW |
| Velocidade de enrolamento: | 20 RPM |
| Modo de solda: | TIG |
| Cortando o modo: | Tesoura de rolamento elétrica |
| Eixo de Decoiler da isolação: | Expansível (pneumático abra/ação próximo) |
| alimentador da tira da Fim-suficiência: | 8 PCes |
| Sistema do alinhamento da borda: | Desvio de retificação automático da detecção fotoelétrica |
| Precisão da correção: | ±0.5mm |
| Interface de usuário: | (254mm) tela táctil 10inch |
| Contando as voltas variam: | 0 - 9999,9 |

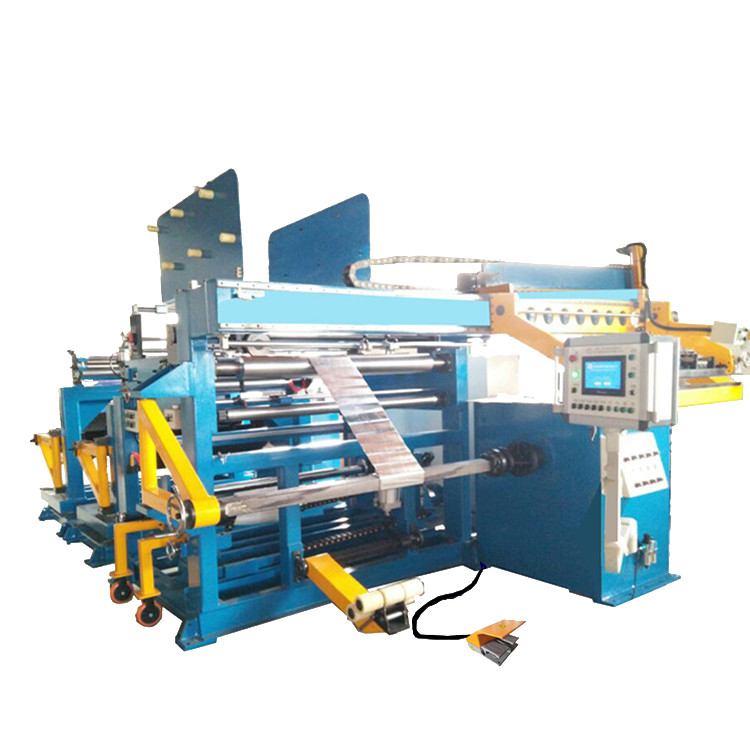

Figo 1: Opinião dianteira de máquina de enrolamento BRJ1200-2 da folha do transformador

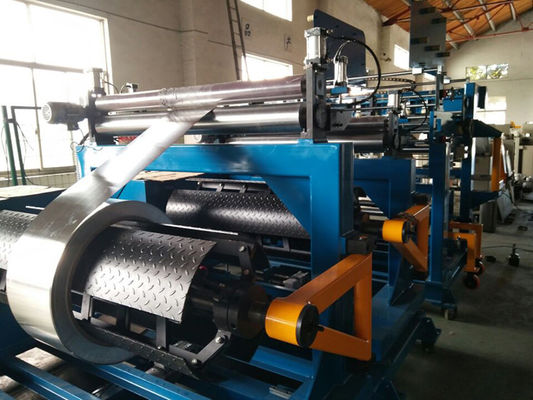

Figo 2: Opinião lateral de máquina de enrolamento BRJ1200-2 da folha do transformador
