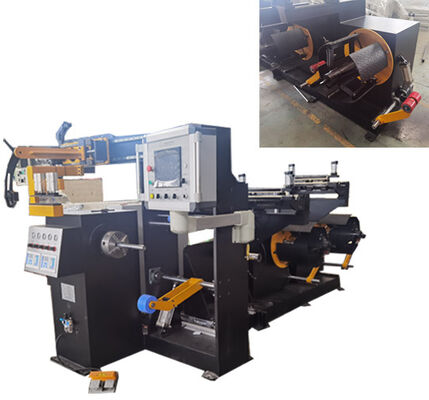

Máquina automática de enrolar folhas para bobinas de transformadores com folha de largura de 300 mm e dois desenroladores de folha
Visão geral do produto da máquina de enrolar folhas BRJ300-2
A nossa máquina de enrolar folhas de transformadores totalmente automática foi concebida para enrolar bobinas de folhas de transformadores com uma largura de folha de até 300 mm.A máquina de enrolar folhas é equipada com dois descoladores de folhas e dois descoladores de papel de isolamento, permitindo o enrolamento sincrono de duas camadas de folha e duas camadas de papel isolante de uma só vez.
Usando a tecnologia de soldagem TIG avançada, a máquina de enrolar folhas garante juntas de folha fortes, limpas e altamente condutoras,que o torna ideal para a fabricação de bobinas de transformadores de baixa e média tensãoCom o seu sistema de controlo inteligente, alto nível de automação e desempenho estável, esta máquina de enrolar folhas melhora significativamente a produtividade,reduz os custos de mão-de-obra e garante uma qualidade de enrolamento consistente.
A máquina de enrolar folhas é amplamente utilizada por fabricantes de transformadores que buscam precisão, eficiência e repetibilidade na produção de bobinas de folha.
Principais características da máquina de enrolar folhas BRJ300-2
* Largura máxima da folha até 300 mm
* Enrolamento simultâneo de duas camadas de folha e duas camadas de papel isolante
* Sistema de soldagem TIG para uma resistência e condutividade superior das juntas
* PLC inteligente + controle de tela sensível ao toque
* Alta precisão de controlo de tensão para um enrolamento suave
* Sistema automático de alinhamento das bordas
* Alta eficiência de produção e redução da dependência de mão-de-obra
* Adequado para enrolar folhas de cobre e alumínio
Especificações técnicas da máquina de enrolar folhas BRJ300-2
| Ponto de referência |
Especificações |
| Largura máxima da folha |
300 mm |
| Material de folha |
Cobre / Alumínio |
| Espessura da folha |
0.2 - 3,0 mm |
| Isolamento em largura de papel |
320 mm |
| Velocidade de enrolamento |
0-35 rpm (regulação de velocidade de frequência variável) |
| Método de solda |
Soldadura TIG |
| Número do descolador de folha |
2 conjuntos |
| Detentor de papel de isolamento |
2 conjuntos |
| Fornecimento de energia |
3 fases 380V 50Hz (personalizável) |
Aplicações da máquina de enrolar folhas BRJ300-2
Esta máquina automática de enrolar folhas é concebida para fabricantes que produzam:
* Transformadores de distribuição
* Transformadores de potência
* Transformadores de tipo seco
* Transformadores de resina fundida
* Transformadores de energia renovável
* bobinas de transformadores industriais e elétricos
É particularmente adequado para fábricas que pretendam passar de um enrolamento manual ou semi-automático para uma solução totalmente automatizada.
Princípio de funcionamento da máquina de enrolar folhas BRJ300-2
A máquina de enrolar folhas alimenta dois rolos de folha de metal a partir de descoilers independentes, ao mesmo tempo em que fornece dois rolos de papel isolante.
Durante o funcionamento:
1A folha e o isolamento são controlados independentemente pela tensão.
2O sistema de alinhamento automático mantém os materiais perfeitamente centrados.
3As camadas são enroladas sincronicamente no mandril de acordo com parâmetros pré-estabelecidos.
4Quando é necessária a ligação de folhas, a unidade de soldagem TIG realiza uma soldagem precisa.
5O sistema PLC controla a velocidade e as ações.
Guia de seleção Como escolher o modelo certo
Ao selecionar uma máquina de enrolar folhas, os clientes devem considerar o seguinte:
1Largura máxima da folha
Escolha um modelo que cubra o seu maior requisito de bobina de transformador.
Este modelo suporta até 300 mm de largura de folha, ideal para a maioria das bobinas de transformadores de baixa tensão.
2. Número de camadas de folha
Se for necessária uma maior produtividade e um enrolamento multicamadas, a configuração de folha dupla proporciona uma grande vantagem.
3Tecnologia de solda
A soldadura TIG é recomendada para clientes que necessitem:
* Maior condutividade elétrica
* Junções de soldadura mais fortes
* Superfície de solda mais limpa
4Volume de produção
Para linhas de produção de transformadores de médio a grande porte, um modelo totalmente automático reduz drasticamente os custos de mão-de-obra e melhora a consistência.
Nossos engenheiros podem fornecer configuração personalizada com base em suas necessidades.
Por que escolher a nossa máquina
* Mais de 15 anos de experiência na fabricação de equipamentos de enrolamento
* Máquinas exportadas para mais de 30 países
* Apoio técnico personalizado
*Fornecimento rápido de peças sobressalentes
* Apoio técnico a longo prazo
Ajudamos os fabricantes de transformadores a aumentar a capacidade de produção, garantindo simultaneamente precisão, repetibilidade e fiabilidade.
Perguntas frequentes
P1: A máquina pode enrolar folha de cobre e alumínio?
Sim, a máquina é projetada para materiais de cobre e alumínio.
P2: É necessária formação de operadores?
Sim, mas é muito fácil operar a máquina.
Q3: A máquina pode ser personalizada?
Sim, tensão, tamanho da bobina, tipo de mandril e funções adicionais podem ser personalizados.
Q4: Que método de soldagem é utilizado?
A máquina utiliza soldagem TIG, fornecendo juntas de soldagem fortes e limpas.
Q5: Que informações são necessárias para a cotação?
Forneça:
* Largura e espessura máximas da folha
* Diâmetro interno e externo da bobina
* Altura da bobina
Os nossos engenheiros irão recomendar a solução mais adequada.
Obtenha uma citação hoje
Quer melhorar a eficiência da sua produção de bobinas de transformadores?
Contacte-nos agora para receber uma consulta técnica e uma cotação personalizada.
