Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | máquina de enrolamento da folha | aplicação: | bobinas de enrolamento da folha |
|---|---|---|---|
| Espessura da tira do Cu: | 0.2 - 2.0mm | Espessura da tira do Al: | 0.3 - 3.0mm |
| Soldadura: | soldadura fria da imprensa | Molde de solda: | 6 PCes |
| Cor: | Como pedido | Garantia: | 12 meses |
| Realçar: | Máquina de enrolamento automática do fio da imprensa fria,máquina de enrolamento pequena do transformador de 3.0mm,Cobre automático do condutor da máquina de enrolamento do fio do STT |
||
Máquina de enrolamento de solda da folha do cobre do condutor da imprensa fria automática
Descrição da máquina de enrolamento de cobre BRJ200 da folha
A máquina de enrolamento de cobre de solda BRJ200 da folha da imprensa fria automática é um reator ou um transformador dedicado que fazem o equipamento. O tipo da máquina de enrolamento de cobre da folha pode ser usado enrolando a folha de cobre e a folha de alumínio para fazer bobinas da folha do transformador ou do reator e outros produtos similares. Com a unidade de solda da imprensa fria, a máquina de enrolamento de cobre da folha pode soldar a folha e a barra junto. A máquina de enrolamento de cobre da folha é fornecida com para separar o motor para enrolar a folha, que garante a precisão do enrolamento.
Componentes principais da máquina de enrolamento de cobre da folha
1. Quadro principal
2. Decoiler do condutor da folha
3. Rolo
4. Unidade de enrolamento
5. Decoiler da isolação
6. Sensor fotoelétrico
7. Unidade de solda da imprensa fria
8. Unidade pneumática
Parâmetros técnicos da máquina de enrolamento de cobre da folha
As especificações padrão típicas da máquina de enrolamento de cobre BRJ200 da folha são mostradas abaixo, contudo, a máquina de enrolamento de cobre da folha pode igualmente ser fabricada como pedido.
| Largura máxima da folha: | 200mm |
| Máximo Axial Comprimento (que inclui o fio de ligação): | 350mm |
| Bobina terminada OD. (excl. Barra): | Ø 600mm |
| Bobina terminada OD. (incluindo a barra): | Ø 700mm |
| Forma terminada da bobina: | Círculo, oval e retângulo etc. |
| Maestro Material: | Tira de cobre ou de alumínio |
| Espessura da folha do Cu: | 0,2 ~ 2.0mm |
| Al Foil Thickness: | 0,3 ~ 3.0mm |
| Identificação material da folha: | Ø 500mm |
| Folha OD material.: | Ø 1000mm, máximo |
| Número de Decoiler da folha: | PCes 1 |
| Comprimento de Decoiler da folha: | 250mm |
| Escala de expansão de Decoiler da folha: | Ø 420-520mm |
| Peso máximo da bobina: | 750kg |
| Retificando o modo: | Detecção fotoelétrica |
| Número de papel de Decoiler da isolação: | 1set |
| Bobina de papel OD da isolação.: | Ø 400mm, máximo |
| Identificação de papel da bobina da isolação: | Ø 76mm |
| Largura de Decoiler da isolação | 250mm |
| Eixo de papel de Decoiler da isolação: | Expansível (pneumático abra/ação próximo) |
| Velocidade de enrolamento: | 0 ~ 60RPM |
| Poder de enrolamento do servo motor: | 5.5kw |
| Dispositivo de solda: | Soldadura fria |
| Tipo de programação: | PLC |
| Relação da operação: | Tela táctil |

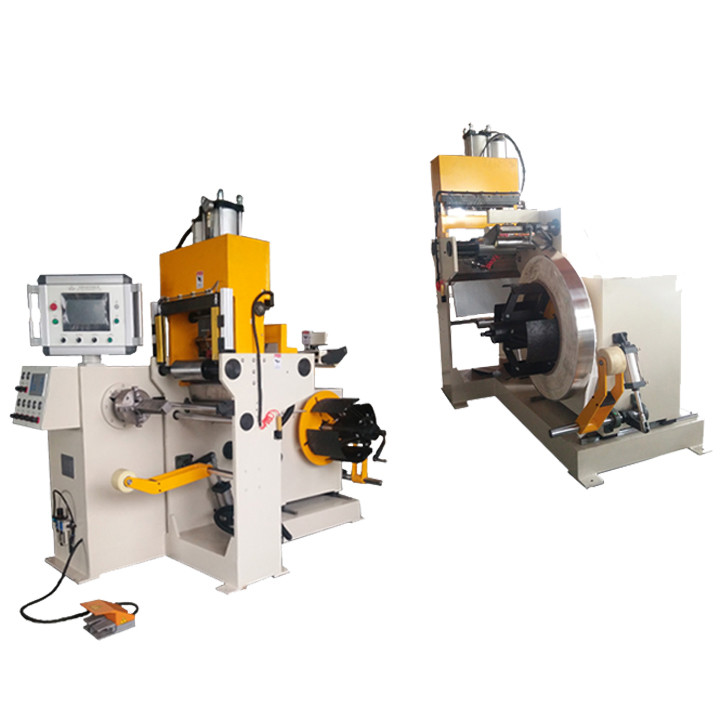

Figo 1: Máquina de enrolamento de cobre BRJ200 da folha de vista completa
Figo 2: Opinião de cobre da parte traseira da máquina de enrolamento BRJ200 da folha
