Máquina de enrolar folhas de alumínio em película Máquina de enrolar folhas de cobre

Máquina Enroladora de Filme de Alumínio e Folha de Cobre

Descrição da máquina enroladora de folha de cobre BRJ1000-2

A máquina enroladora de folha de cobre BRJ1000-2 é um equipamento enrolador profissional, que pode enrolar tanto folha de cobre quanto folha de alumínio com largura máxima de 1000mm. As bobinas de folha enroladas podem ser usadas em transformadores e outros produtos semelhantes. Com dois desenroladores de folha e dois desenroladores de isolamento, a máquina enroladora de folha de cobre pode enrolar uma ou duas camadas de tira de folha e uma ou duas camadas de papel de isolamento. A máquina enroladora de folha é fornecida com uma unidade de soldagem TIG para soldar a barra de barramento e a folha juntas. Com um sistema de controle baseado em PLC e IHM, a máquina enroladora de folha apresenta alta automação e assim por diante.

Principais compoentes da máquina enroladora de folha de cobre BRJ1000-2

·  Estrutura principal

·  Unidade de enrolamento

·  Desenrolador de folha

·  Desenrolador de isolamento

·  Alimentador de tira de preenchimento final

·  Sistema de rebarbação de folha

·  Sistema de alinhamento de borda

·  Unidade de soldagem automática

Parâmetros Técnicos da máquina enroladora de folha de cobre BRJ1000-2

Especificações padrão típicas do BRJ1000-2 são mostradas abaixo e a máquina enroladora de folha também pode ser fabricada conforme solicitado.

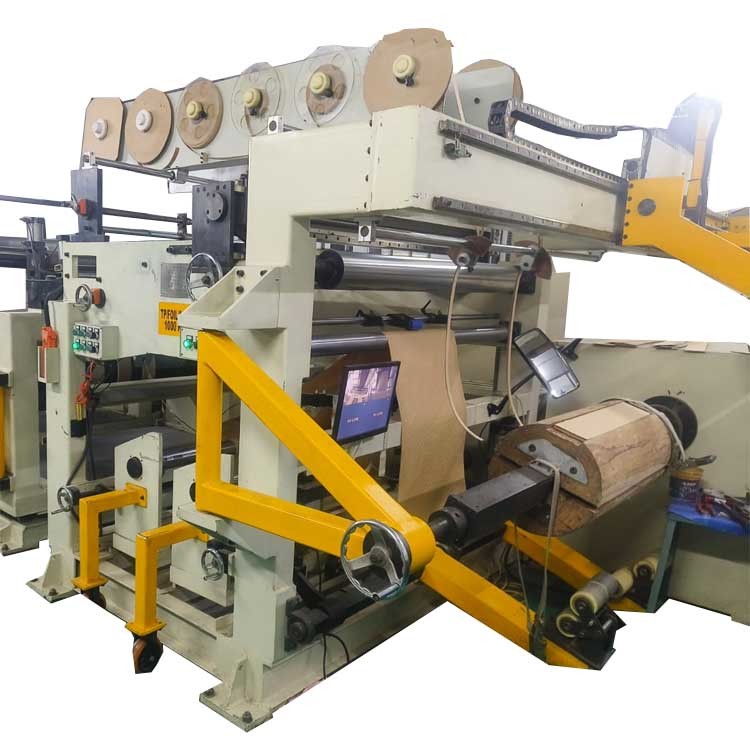

Fig. 1: Vista frontal da máquina enroladora de folha de cobre BRJ1000-2

Fig. 2: Unidade de soldagem da máquina enroladora de folha de cobre BRJ1000-2
