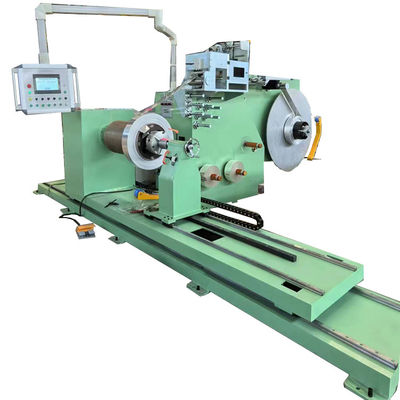

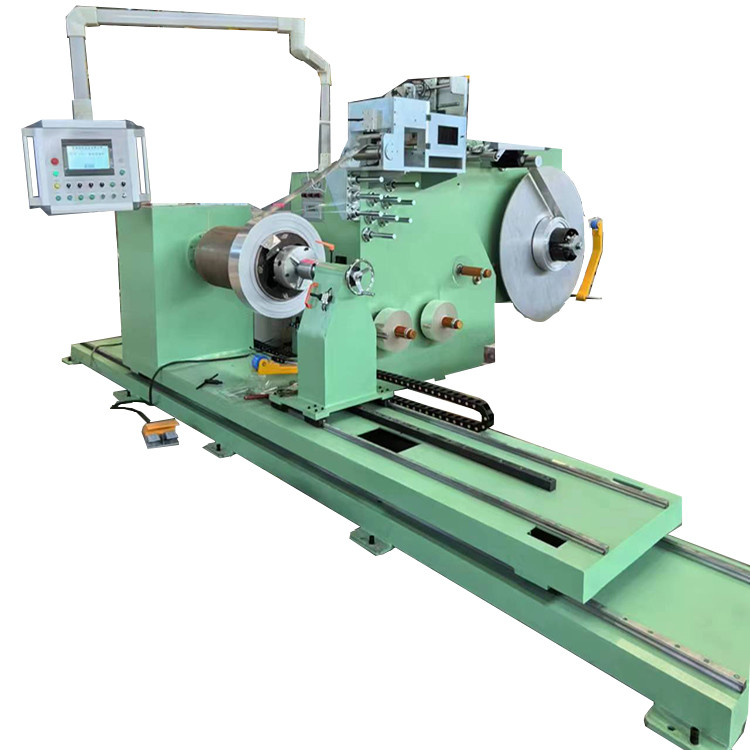

Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV

Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV

Automatic Conductor Copper Foil Wining Machine Transformer HV Foil Winding Machine
Automatic Conductor Copper Foil Wining Machine Transformer HV Foil Winding Machine

Imagem Grande :  Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: STT
Certificação: CE
Número do modelo: GY-BRJ
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: negotiation
Detalhes da embalagem: Embalagens navegáveis
Tempo de entrega: 45 dias
Termos de pagamento: T/T, L/C
Habilidade da fonte: 100 conjuntos por ano
Descrição de produto detalhada
Nome: máquina de enrolamento de cobre da folha função: bobina de enrolamento da folha
Espessura da folha do Cu: 0.15 ~ 2.0 mm Espessura da folha de alumínio: 0,2 ~ 3.0mm
Cores: Conforme solicitado Período de garantia: 12 meses
Velocidade de rotação: 0 ~ 200 rpm Potência: 18.5KW

Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV





Introduçãode máquina de enrolar folhas de cobre GY-BRJ



A máquina automática de enrolamento de folhas HV GY-BRJ é dedicada ao enrolamento de bobinas de folhas de transformadores de alta tensão.A máquina de enrolar folha HV é fornecido com um decoiler folha e pode ser vento uma camada de folha condutorCom dois descoilers de isolamento, a máquina de enrolar folha HV pode enrolar duas camadas de papel de isolamento.





Principalcoponentesde máquina de enrolar folhas de cobre GY-BRJ

  • Motor principal de enrolamento
  • PLC
  • Ecrã de Toque
  • VFD
  • Dispositivo elétrico LV
  • Sistema pneumático
  • Ferrovia-guia
  • Armadores de ferro



TécnicopArametros de máquina de enrolar folhas de cobre GY-BRJ





As especificações padrão típicas da máquina de enrolar folhas HV GY-BRJ são mostradas abaixo e a máquina de enrolar folhas também pode ser fabricada conforme solicitado.

Largura da folha: 20 ~ 200 mm
Material da folha de condução: De cobre ou de alumínio
Al espessura da folha: 0.2 ~ 3,0 mm
Espessura da folha: 0.15 ~ 2,0 mm
Função de alimentação interna ((Min/Max): Φ300mm/Φ400mm
Receptor de alimentação externo (max.): Φ1000 mm
Peso máximo da bobina: 450 kg
Espessura do isolamento: 00,02 ~ 0,15 mm
Identificador da bobina de abastecimento de isolamento: Φ76 mm
OD máxima da bobina de alimentação de isolamento: Φ400 mm
Duração máxima de enrolamento ((com barra de chumbo): 1600 mm ((2050 mm)
Diâmetro interno da bobina: Ø300 mm
Diâmetro externo máximo da bobina da ferida: Ø1100 mm
Peso máximo da bobina da ferida: 1500 kg
Modo de solda: TIG
Torque do mandrão: 1800 N.m.
Tensão no condutor: 50 ~ 3000N
Número do descolador de folha: 1 conjunto
Número do descolador de isolamento: 2 conjuntos
Velocidade de enrolamento: 0 ~ 200 rpm
Potência do motor: 18.5 kW
Unidade de desbotamento de bordas de folha: 1 conjunto
Unidade de limpeza: 1 conjunto


Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV 0
Figura 1: Visão frontal da máquina de enrolar folhas de cobre GY-BRJ

Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV 1
Fig. 2: Visão lateral da máquina de enrolar folhas de cobre GY-BRJ

Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV 2Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV 3
Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV 4Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV 5Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV 6Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV 7Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV 8Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV 9Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV 10Máquina de enrolar folhas de cobre de condutor automático Transformador Máquina de enrolar folhas HV 11
