Descrição da máquina de enrolar folhas de cobre BRJ800-2-2

A máquina de enrolar folhas de cobre BRJ800-2-2 é um equipamento profissional usado no processo de fabricação de reatores elétricos e outros produtos semelhantes.A máquina de enrolar folhas de cobre é projetada para enrolar folhas de cobre ou alumínio para fazer bobinas para reatores e outros produtos similaresEste tipo de máquina de enrolar folhas de cobre adota servomotores para conduzir a máquina, o que pode garantir a precisão da ação da máquina.a máquina de enrolar folhas de cobre pode enrolar duas camadas de folha de cobre ou alumínio e duas camadas de papel isolanteAlém disso, as funções da máquina de enrolamento de folha de cobre podem ser personalizadas conforme solicitado. A máquina de enrolamento de folha de cobre possui alta automação, alto torque, operação fácil e assim por diante.

Principalcoponentesde máquina de enrolar folhas de cobre BRJ800-2-2

• Estrutura principal: A estrutura é soldada com aço, que é muito resistente;
• Descolador de folha: este tipo de máquina de enrolar folha é equipada com dois descoladores de folha;
• Rolo de prensagem: o rolo de prensagem é para alimentar a folha antes do enrolamento e para prensar a folha após o enrolamento;
• Unidade de enrolamento: são utilizados dois servomotores de 5,5 kW para enrolar a folha;
• Descolagem de isolamento: 2 peças;
• Sistema de alinhamento das bordas: é utilizado um sensor fotoelétrico para fazer o alinhamento das bordas;
• Unidade de solda automática: TIG.
• Unidade pneumática: fornece força ao travão e ao rolo de pressão, etc.
• Sistema de controlo elétrico: incluindo PLC, VFD e outros componentes elétricos LV.
• Pedal de pé: pode ser utilizado para alterar a direção de rotação do eixo de enrolamento.

TécnicopArametrosde máquina de enrolar folhas de cobre BRJ800-2-2

As especificações padrão típicas do BRJ800-2-2 são mostradas abaixo, no entanto, a máquina de enrolar folhas também pode ser fabricada conforme solicitado.

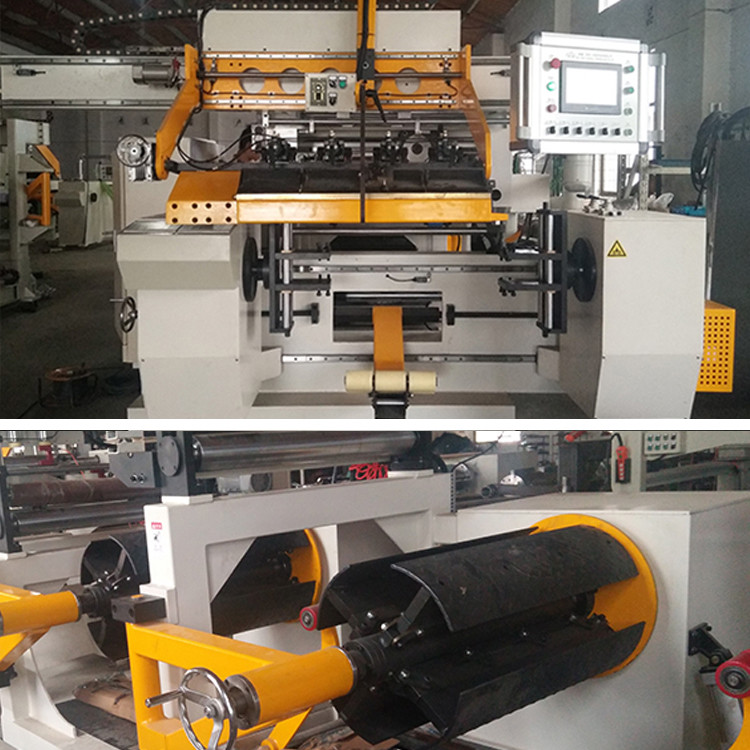

Figura 1: Visão frontal da máquina de enrolar folhas de cobre BRJ800-2-2

Fig. 2: Visão traseira da máquina de enrolar folhas de cobre BRJ800-2-2
