Máquina de enrolamento de cobre automática 0 da folha do PLC ~ 24 RPM

Máquina de enrolamento automática da folha da máquina de enrolamento da folha do cobre da dobadoura da folha da folha

Descrição da máquina de enrolamento de cobre BRJ da folha1000-2-2

A máquina de enrolamento de cobre BRJ1000-2-2 da folha é uma dobadoura especial da folha da folha. O tipo da máquina de enrolamento de cobre da folha é usado principalmente para enrolar a folha de cobre ou de alumínio para fazer bobinas do reator ou outros produtos similares. A máquina de enrolamento de cobre da folha é um núcleo que aperta a máquina de enrolamento da folha e o papel da folha e da isolação é ferida no núcleo diretamente. A máquina de enrolamento de cobre da folha adota os servos motores para dois estoques da movimentação separadamente para fazer dois mandris tem o mesmo torque e para assegurar os estoques da movimentação para enrolar synchronously a folha. Duas camadas de folha do cobre ou de alumínio e duas camadas de papel da isolação podem ser sem fôlego por este tipo da máquina de enrolamento da folha. Além disso, as funções da máquina de enrolamento de cobre da folha podem ser personalizadas como pedido.

Componentes principais da máquina de enrolamento de cobre BRJ da folha1000-2-2

• Quadro principal forte, soldado com aço;
• Dois decoilers da folha para colocar o material do condutor da folha;
• Pressionando o rolo, para alimentar a folha antes de enrolar e de pressionar a folha após o enrolamento;
• Dois servos motores 5.5kw para a folha de enrolamento;
• Dois decoilers da isolação para colocar o papel da isolação;
• Sistema do alinhamento da borda para corrigir a posição da folha ao enrolar;
• Unidade da soldadura de TIG;
• Pneumático para o freio e o rolo, etc. da pressão;
• O sistema de controlo elétrico é baseado no PLC, e;
• Pedal do pé: pode ser usado para comutar o sentido girar do eixo de enrolamento.

Parâmetros técnicos da máquina de enrolamento de cobre BRJ da folha1000-2-2

As especificações padrão típicas de BRJ1000-2-2 são mostradas abaixo, contudo, a máquina de enrolamento da folha pode igualmente ser fabricada como pedido.

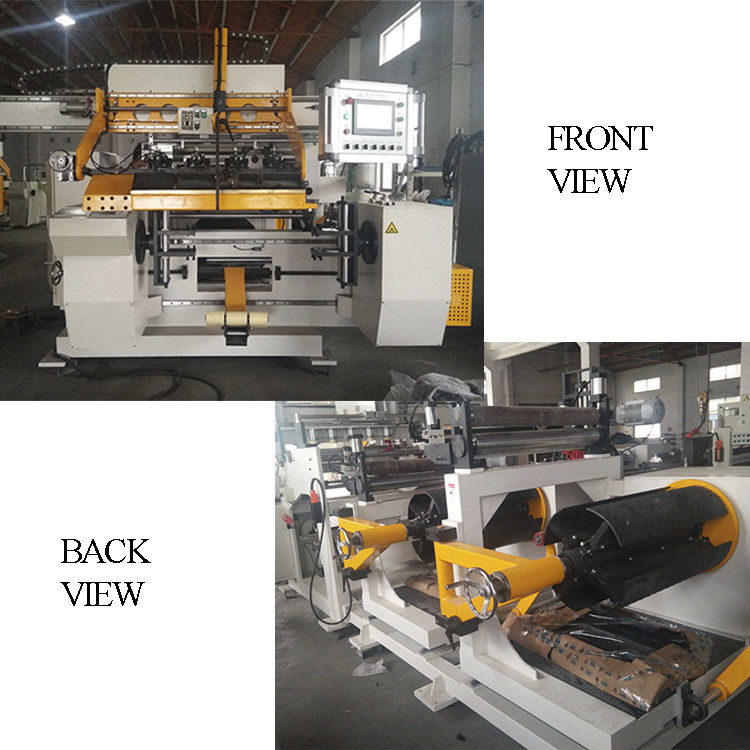

Figo 1: Opinião dianteira de cobre de máquina de enrolamento BRJ1000-2-2 da folha

Figo 2: Opinião de cobre da parte traseira da máquina de enrolamento BRJ1000-2-2 da folha
