Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | máquina de enrolamento da folha | Função: | bobina de enrolamento da folha |
|---|---|---|---|
| Condutor: | tira do cu/al | Decoiler da folha: | 2 grupos |
| Poder do motor: | 22KW | Velocidade de gerencio: | 18 RPM |
| Cor: | como pedido | Garantia: | 12 meses |
| Destacar: | dobadoura da folha 18rpm,Dobadoura TIG Welding da folha,máquina de enrolamento da folha 18rpm |
||
Máquina de enrolamento TIG Welding da folha do cobre da dobadoura da folha de cobre e de alumínio
Descrição da máquina de enrolamento de cobre BRJ1400-2 da folha
A máquina de enrolamento moldada BRJ1400-2 da folha do cobre do transformador da resina é uma da dobadoura do filme do condutor. Este tipo da máquina de enrolamento da folha pode ser usado para enrolar bobinas da folha. As bobinas da folha são fazendo transformadores moldados da resina e outros produtos similares. Com os dois decolers da folha e os dois decoilers da isolação, o tipo da máquina de enrolamento de cobre da folha pode segurar uma ou dois camadas do filme de cobre ou da folha de alumínio e uma ou dois camadas de papel da isolação. Uma unidade da soldadura de TIG é soldando a folha do condutor com a barra junto. Além disso, a máquina de enrolamento de cobre da folha pode ser personalizada como pedido, como a escala de expansão do decoiler da folha. Geralmente, a escala de expansão do decoiler da folha é 420mm a 520mm, que é apropriada para a folha do condutor com diâmetro interno 500mm. O sistema de controlo é baseado no PLC.
Componentes principais da máquina de enrolamento de cobre BRJ1400-2 da folha
1. O quadro principal, quadro soldado ferro é muito forte e estável
2. Unidade do enrolamento, com o motor 22kw, fornecendo o torque alto
3. Decoiler da folha, decoiler de duas folhas apropriado para a folha do condutor com diâmetro interno 500mm
4. Decoiler da isolação, decoiler da isolação dois para colocar a isolação Paer com identificação 76mm OD 400mm
5. alimentador deenchimento da tira, suporte oito para o enchimento da isolação da extremidade
6. Sistema de limpeza, dois grupos
7. Sistema do corte, um grupo
8. Sistema deburring da folha, dois grupos.
Parâmetros técnicos da máquina de enrolamento de cobre BRJ1400-2 da folha
As especificações padrão típicas da máquina de enrolamento de cobre BRJ1400-2 da folha são mostradas abaixo, contudo, estes podem facilmente ser alterados como pedido.
| Máximo Folha Largura: | 1,400mm |
| Bobinamento OD de Máximo Terminação.: | 1,000mm |
| Forma terminada da bobina: | oval, redondo e retangular, etc. |
| Maestro Foil Material: | Cobre ou alumínio |
| Maestro Material OD.: | Ø1,000mm |
| Identificação de Material do condutor: | Ø500mm |
| Número de Decoiler da folha: | 2 PCes |
| Diâmetro de Decoiler da folha: | escala ajustável Ø400 ~ 520mm |
| Máximo Bobinamento Peso: | 2,000KG |
| Modo de solda: | TIG |
| Cortando o modo: | Tesoura de rolamento |
| Número de Decoiler da isolação: | 2 PCes |
| alimentador deenchimento da tira: | 8 PCes |
| Sistema do alinhamento da borda: | Detecção fotoelétrica |
| Precisão da correção: | ±0.5mm |
| Sistema de controlo eletrônico: | PLC |
| Interface de usuário: | (254mm) tela táctil 10inch |
| Contando as voltas variam: | 0 ~ 9999,9 |
| Peso total: | 8000Kg |
| Dimensão (L x W x H): | 5800 x 2850 x 2500mm |

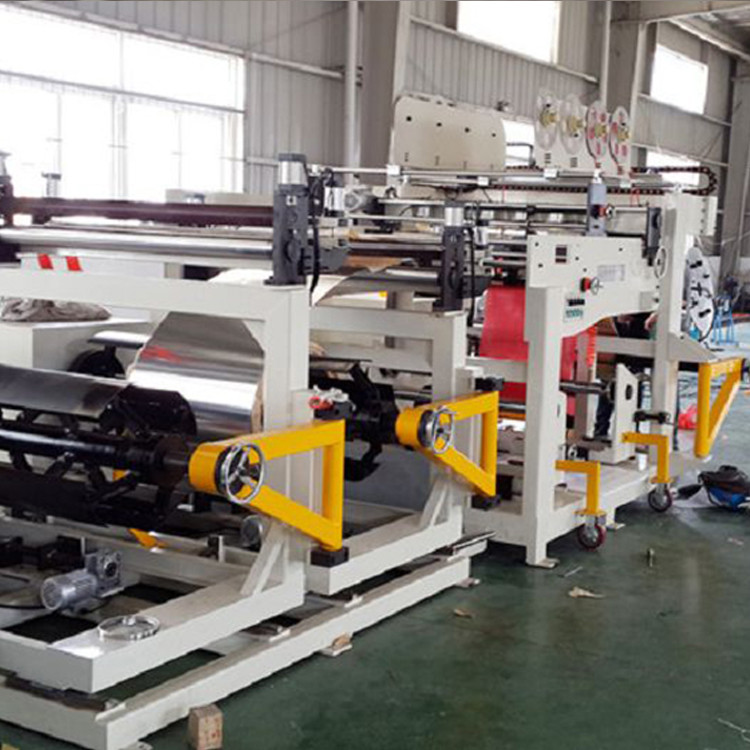

Figo 1: Opinião dianteira de cobre de máquina de enrolamento BRJ1600-2 da folha
Figo 2: Decoiler de cobre da isolação da máquina de enrolamento BRJ1600-2 da folha
