Máquina automática de enrolamento de folha de cobre TIG para reator elétrico

Enroladora automática de tiras de folha de reator elétrico TIG Máquina de enrolar folha de cobre

Descriçãoda bobinadora de folha de cobre BRJ600-2-2

A máquina bobinadora de folha de cobre BRJ600-2-2 é uma bobinadeira especial para enrolar bobina de folha de reator e outros produtos similares.A bobinadeira de folha de cobre é fornecida com dois mandris para prender o núcleo de ferro e a folha pode ser enrolada diretamente no núcleo.Com acionamento de dois servomotores, os dois mandris têm o mesmo torque, o que garante o bom formato da bobina enrolada.Este tipo de bobinadeira de folha de cobre pode enrolar uma ou duas camadas de folha de cobre com espessura de 0,2 mm ~ 2 mm e folha de alumínio com espessura de 0,3 mm ~ 3 mm.Dois sensores fotoelétricos são adotados para corrigir a posição da folha ao enrolar.Com o sistema de controle baseado em PLC, a bobinadeira de folha de cobre pode ser operada facilmente.Todos os parâmetros da bobinadeira de folha de cobre podem ser inseridos por meio de uma tela sensível ao toque.A bobinadeira de folha de cobre apresenta partida lenta, grande torque, alta automação e assim por diante.

Rápidode-tails da máquina bobinadora de folha de cobre BRJ600-2-2

• Dois servo motores dirigindo
• Dois mandris de fixação do núcleo de ferro
• ID do material da folha 500mm
• Material de folha máximo OD 1000mm
• Velocidade máxima de enrolamento 26rpm
• Potência de enrolamento 11kw
• soldagem TIG
• cor personalizada

Técnicoparamemetrosda bobinadora de folha de cobre BRJ600-2-2

As especificações padrão típicas do BRJ600-2-2 são mostradas abaixo, no entanto, a máquina bobinadora também pode ser fabricada conforme solicitado.

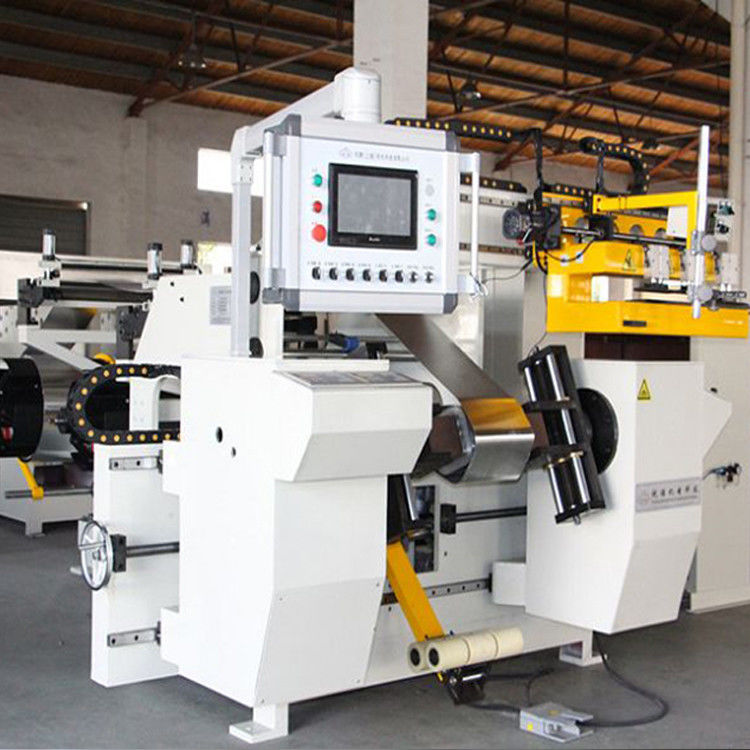

Fig 1: Vista frontal da bobinadeira de folha de cobre BRJ600-2-2

Fig 2: Desbobinador de folha de cobre da máquina BRJ600-2-2
