Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | máquina de enrolamento de cobre da folha | uso: | bobina de enrolamento |
|---|---|---|---|
| Condutor: | tira do cu/al | Decoiler da folha: | 2 grupos |
| Poder do motor: | 22kW | Velocidade de gerencio: | 18 RPM |
| Cor: | como pedido | Garantia: | 12 meses |
| Destacar: | Máquina de enrolamento de cobre automática da folha,Tipo seco máquina de enrolamento do transformador,máquina de enrolamento da folha do cobre 18rpm |
||
Máquina de enrolamento de cobre automática da folha que faz a tipo seco o transformador da baixa tensão
Descrição da máquina de enrolamento de cobre BRJ1400-2 da folha
O tipo seco máquina de enrolamento de cobre BRJ1400-2 da folha do transformador é um equipamento profissional para bobinas de enrolamento para o transformador moldado da resina e outros produtos similares. O tipo da máquina de enrolamento de cobre da folha, isto é láminas de aluminio de Máquina de bobinado de, pode segurar uma ou dois camadas do filme de cobre ou da folha de alumínio com largura de 300mm a 1400mm. A máquina de enrolamento de cobre da folha pode igualmente enrolar uma ou dois camadas de papel da isolação da camada junto com a folha. Com unidade automática da soldadura de TIG, o macihne de enrolamento da folha pode soldar a folha do condutor com a barra junto. Além disso, a máquina de enrolamento de cobre da folha pode ser personalizada como pedido, como a escala de expansão do decoiler da folha. Geralmente, a escala de expansão do decoiler da folha é 420 a 520mm, que é apropriada para a folha do condutor com diâmetro interno 500mm. O sistema de controlo é baseado no PLC.
Componentes principais da máquina de enrolamento de cobre BRJ1400-2 da folha
1. O quadro principal, quadro soldado ferro é muito forte e estável
2. Unidade do enrolamento, com o motor 22kw, fornecendo o torque alto
3. Decoiler da folha, decoiler de duas folhas apropriado para a folha do condutor com diâmetro interno 500mm
4. Decoiler da isolação, decoiler da isolação dois para colocar a isolação Paer com identificação 76mm OD 400mm
5. alimentador deenchimento da tira, suporte oito para o enchimento da isolação da extremidade
6. Sistema de limpeza, dois grupos
7. Sistema do corte, um grupo
8. Sistema deburring da folha, dois grupos.
Parâmetros técnicos da máquina de enrolamento de cobre BRJ1400-2 da folha
As especificações padrão típicas da máquina de enrolamento de cobre BRJ1400-2 da folha são mostradas abaixo, contudo, a máquina de enrolamento de cobre da folha pode igualmente ser fabricada como pedido.
| Máximo Folha Largura: | 1,400mm |
| Bobinamento OD de Máximo Terminação.: | 1,000mm |
| Forma terminada da bobina: | oval, redondo e retangular, etc. |
| Maestro Foil Material: | Cobre ou alumínio |
| Maestro Material OD.: | Ø1,000mm |
| Identificação de Material do condutor: | Ø500mm |
| Número de Decoiler da folha: | 2 PCes |
| Diâmetro de Decoiler da folha: | escala ajustável Ø400 ~ 520mm |
| Máximo Bobinamento Peso: | 2,000KG |
| Modo de solda: | TIG |
| Cortando o modo: | Tesoura de rolamento |
| Número de Decoiler da isolação: | 2 PCes |
| alimentador deenchimento da tira: | 8 PCes |
| Sistema do alinhamento da borda: | Detecção fotoelétrica |
| Precisão da correção: | ±0.5mm |
| Sistema de controlo eletrônico: | PLC |
| Interface de usuário: | (254mm) tela táctil 10inch |
| Contando as voltas variam: | 0 ~ 9999,9 |
| Peso total: | 8000Kg |
| Dimensão (L x W x H): | 5800 x 2850 x 2500mm |

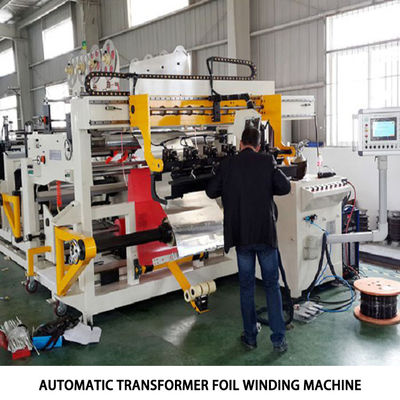

Figo 1: Opinião dianteira de cobre de máquina de enrolamento BRJ1600-2 da folha
Figo 2: Decoiler de cobre da isolação da máquina de enrolamento BRJ1600-2 da folha
