O tanque de óleo automático do transformador corrugou a aleta que forma aletas da máquina 4/minuto

Tanque de óleo do transformador automático cBarbatanas rugosasFormaçãoMáquina

Descrição da máquina de moldagem de barbatanas corrugadas BWX1600-400

A máquina de fabricação de barbatanas onduladas é composta por uma unidade de formação de barbatanas, uma unidade de soldagem de barbatanas, um descoilador e um arrefecedor de óleo.A máquina de formação de barbatanas onduladas é especialmente projetado para dobrar a chapa de aço para fazer barbatanas onduladasA máquina pode dobrar a chapa entre as barbatanas ou na extremidade da chapa, o que pode poupar tempo de montagem e soldadura do tanque corrugado, reduzindo o risco de fugas.

Principais componentes das barbatanas de papel onduladoFormulárioMáquina BWX1600-400

• Decoiler
• Unidade de formação de barbatanas
• Unidade de solda de barbatanas
• Refrigerador de óleo

PrincipalParâmetros das barbatanas corrugadasFormulárioMáquina BWX1600-400:

1Largura da bobina de aço bruto: 300-1600 mm
2. espessura de aço 0,5 - 1,75 mm
3. altura das barbatanas 100-400 mm
4Distância entre as barbatanas: 45-80 mm
5. descolador: expansão mecânica, capacidade 5 toneladas
6. estação hidráulica, 35-30MPA
7Sistema de controlo PLC

8. velocidade de trabalho: 3 ~ 4 barbatanas/min

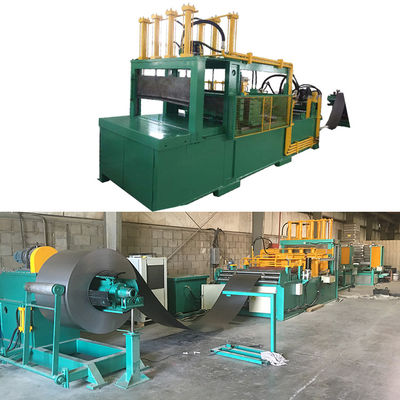

Fig. 1:Máquina de moldagem de barbatanas onduladas BWX1600-400

Fig. 2: Máquina de moldagem de barbatanas onduladas BWX1600-400
