Tipo seco máquina de enrolamento 16 RPM da folha do transformador

Tipo seco máquina do sistema de controlo do PLC das vendas da fábrica de enrolamento da folha do cobre do transformador

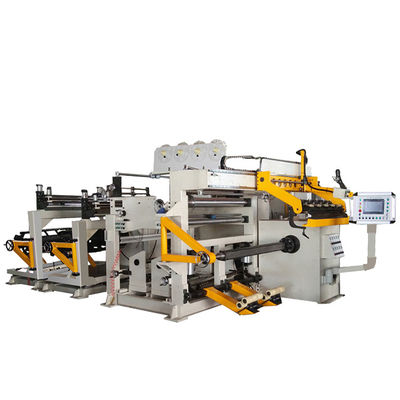

Introdução da máquina de enrolamento de cobre BRJ1600-2 da folha

A máquina de enrolamento de cobre resistente BRJ1600-2 da folha é usada primeiramente enrolando a resina moldada ou o ar refrigerou a bobina do transformador e o condutor da folha pode ser tira de cobre ou de alumínio. O tipo da máquina de enrolamento de cobre da folha pode enrolar uma ou dois camadas de condutor da folha e uma ou dois camadas de material de isolação (tais como o papel ou o material similar). A máquina de enrolamento de cobre da folha é fornecida com a unidade da soldadura de TIG, incluindo a máquina de enrolamento, refrigerador, gabarito para plat e assim por diante, para soldar junto a barra com folha. Os sensores fotoelétricos estão adotados na máquina de enrolamento de cobre da folha para corrigir a posição da folha quando a folha é se fere. O sistema de controlo da máquina de enrolamento de cobre da folha é baseado no PLC.

Características da máquina de enrolamento de cobre da folha

• Começar lenta
• Corrida lisa
• Automatização alta
• Função completa
• Poder grande
• Borda pura da folha
• Enrolamento apertado
• Operação fácil

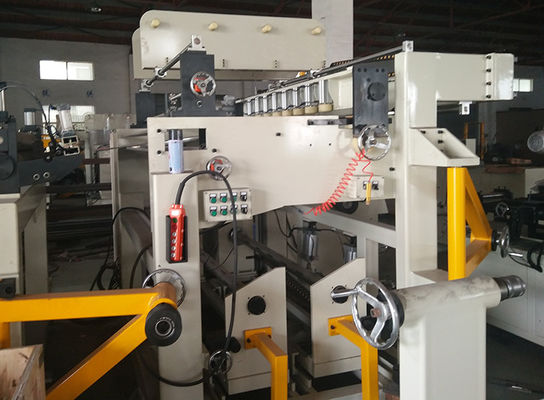

Componentes principais da máquina de enrolamento de cobre da folha

• Quadro principal, estrutura forte
• Unidade do enrolamento, condução do motor 30kw
• Decoiler da isolação, com tensão alta
• Sistema de limpeza, condução pneumática
• Sistema do corte, condução pneumática
• Sistema deburring da folha
• Sistema do alinhamento da borda, detecção fotoelétrica
• Unidade da solda automática, TIG
• Sistema de controlo eletrônico
• Sistema pneumático

Parâmetros principais da máquina de enrolamento de cobre da folha

• Largura máxima 1600mm da folha
• Espessura 0,2 - 2.0mm da folha do Cu
• Espessura 0,3 - 3.0mm da folha de alumínio
• Poder 30kw do motor
• Velocidade de enrolamento 0 - 16rpm
• Cortando a tesoura do disco da folha
• Deburring 2 grupos
• Limpando 2 grupos
