Detalhes do produto:
Condições de Pagamento e Envio:
|
| nome: | máquina de enrolamento de cobre da folha | uso: | bobina de enrolamento |
|---|---|---|---|
| Condutor: | tira do cu/al | Decoiler da folha: | 2 grupos |
| Poder do motor: | 22kW | Velocidade de gerencio: | 18 RPM |
| Cor: | como pedido | Garantia: | Um ano |
| Destacar: | Máquina de enrolamento da folha do cobre do CE,máquina de enrolamento automática do transformador de 18 RPM,máquina de enrolamento da folha do cobre de 18 RPM |
||
Dobadoura automática do transformador da resina do molde da máquina de TIG Welding Copper Foil Winding

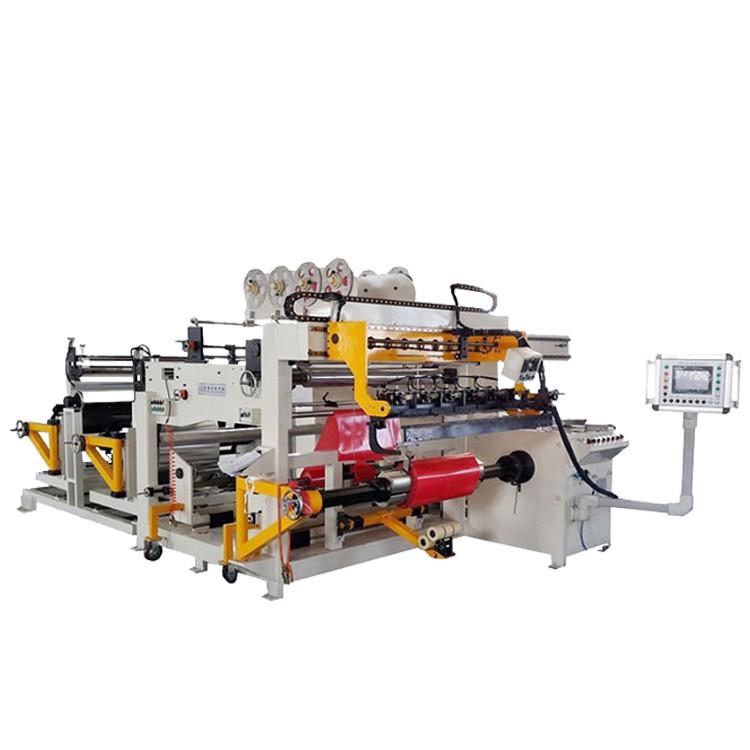

Descrição da máquina de enrolamento de cobre BRJ1400-2 da folha
A máquina de enrolamento BRJ1400-2 da folha do cobre do transformador da resina do molde é um equipamento profissional para bobinas de enrolamento para o transformador da resina do molde e outros produtos similares. Este tipo da máquina de enrolamento de cobre da folha pode segurar uma ou dois camadas da tira de cobre ou de alumínio com largura de 300mm a de 1400mm. A máquina de enrolamento de cobre da folha pode igualmente segurar uma ou dois camadas de papel da isolação da camada. A unidade automática da soldadura de TIG é usada para soldar junto a folha do condutor com a barra. Além disso, a máquina de enrolamento de cobre da folha pode ser personalizada, como a escala de expansão do decoiler da folha. Geralmente, a escala de expansão do decoiler da folha é 420 a 520mm, que é apropriada para a folha do condutor com diâmetro interno 500mm. O decoiler pode ser fabricado de acordo com suas necessidades.
Componentes principais da máquina de enrolamento de cobre da folha
1. O quadro principal, quadro soldado ferro é muito forte e estável
2. Unidade do enrolamento, com o motor 22kw, fornecendo o torque alto
3. Decoiler da folha, decoiler de duas folhas apropriado para a folha do condutor com diâmetro interno 500mm
4. Decoiler da isolação, decoiler da isolação dois para colocar a isolação Paer com identificação 76mm OD 400mm
5. alimentador deenchimento da tira, suporte oito para o enchimento da isolação da extremidade
6. Sistema de limpeza, dois grupos
7. Sistema do corte, um grupo
8. Sistema deburring da folha, dois grupos.
Parâmetros técnicos da máquina de enrolamento de cobre da folha
As especificações padrão típicas da máquina de enrolamento de cobre BRJ1400-2 da folha são mostradas abaixo, contudo estes podem facilmente ser alterados como pedido.
| Máximo Folha Largura: | 1,400mm |
| Bobinamento OD de Máximo Terminação.: | 1,000mm |
| Forma terminada da bobina: | oval, redondo e retangular, etc. |
| Maestro Foil Material: | Cobre ou alumínio |
| Maestro Material OD.: | 1,000mm |
| Identificação de Material do condutor: | 500mm |
| Número de Decoiler da folha: | 2 PCes |
| Diâmetro de Decoiler da folha: | escala ajustável 400-520mm |
| Máximo Bobinamento Peso: | 2,500KG |

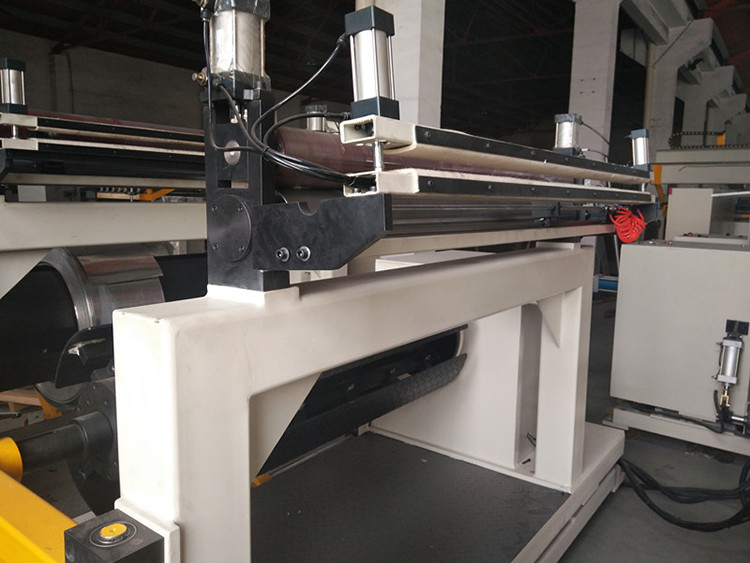

| Modo de solda: | TIG |
| Cortando o modo: | Tesoura elétrica do disco |
| Número de Decoiler da isolação: | 2 PCes |
| alimentador deenchimento da tira: | 8 PCes |
| Sistema do alinhamento da borda: | Detecção fotoelétrica |
| Precisão da correção: | ±0.5mm |
| Sistema de controlo eletrônico: | PLC |
| Interface de usuário: | (254mm) tela táctil 10inch |
| Contando as voltas variam: | 0 - 9999,9 |
| Peso total: | 8000Kg |
| Dimensão (L*W*H) | 5800*2850*2500mm |
