Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome: | máquina de enrolamento de cobre da folha | Uso: | bobina de enrolamento do transformador |
|---|---|---|---|
| Espessura da folha do Cu: | 0.2 - 2.0mm | Espessura da folha de alumínio: | 0.3 - 3.0mm |
| Soldadura: | TIG | Velocidade de solda: | 0.8m/min |
| Deburring: | pneumático | Limpeza: | pneumático |
| Destacar: | Máquina de enrolamento programável do transformador,máquina da dobadoura do transformador de 2.0mm,Máquina de enrolamento programável da folha de cobre |
||

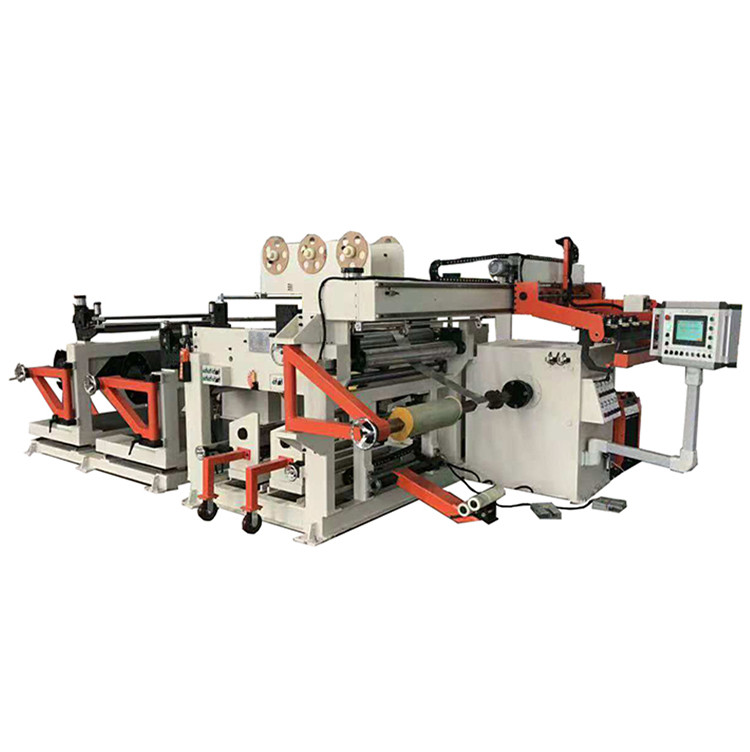

Máquina de enrolamento de cobre da folha das duplas camada secas programáveis do transformador
Introdução da máquina de enrolamento de cobre da folha

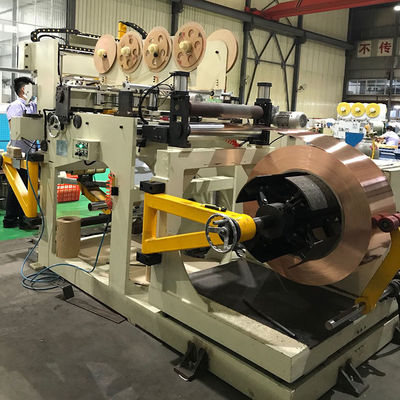

A máquina de enrolamento de cobre BRJ800-2 da folha das duplas camada secas programáveis do transformador é um equipamento especial para enrolar bobinas da folha para o tipo seco transformador e outros produtos similares. A máquina de enrolamento de cobre da folha pode segurar uma ou dois camadas de tira do cobre ou a de alumínio da folha e de uma ou dois camadas de papel da isolação. A folha e a barra são soldadas com processo do TIG. Deburring é conduzido por pneumático. O sistema de limpeza é conduzido igualmente por pneumático. O eixo pode ser expandir e extrair para colocar o material de cobre da folha. Está pressionando o rolo para pressionar a folha para evitar seu inverso.
Detalhe rápido da máquina de enrolamento de cobre da folha
Componentes principais da máquina de enrolamento de cobre da folha
1) Quadro principal do ferro
2) Unidade de enrolamento automática
3) Decoiler do condutor da folha
4) Decoiler do papel da isolação
5) suporte da tira da Fim-suficiência
6) Dispositivo de limpeza
7) Cortando a unidade
8) Sistema deburring da folha
9) Sistema do alinhamento da borda
10) Unidade da solda automática
11) Sistema de controlo eletrônico
12) Sistema pneumático
Parâmetros técnicos da máquina de enrolamento da folha
As especificações padrão típicas da máquina de enrolamento de cobre BRJ800-2 da folha são mostradas abaixo, contudo estes podem facilmente ser alterados como pedido.
| Máximo terminado do OD da bobina. | 1,000mm |
| Forma terminada da bobina: | oval, círculo e retangular, etc. |
| Maestro Foil Material OD.: | 1,000mm |
| Identificação de Foil Material do condutor: | 500mm |
| Número de Decoiler da folha: | 2 PCes |
| Comprimento de Decoiler da folha: | 850mm |
| Escala de expansão de Decoiler da folha: | 420-520mm |
| Tamanho de enrolamento do Mandrel: | 80×80×1150 milímetro |
| Soldador: | TIG |
| Velocidade de solda: | 0,8 m/min |
| Número de Decoiler da isolação: | 2 PCes |
| Isolação OD material. Máximo: | 400mm |
| Identificação material da isolação: | 76mm |
| Largura máxima do material de isolação: | 850mm |
| Eixo de Decoiler da isolação: | Expansível |
| alimentador da tira da Fim-suficiência: | 6 PCes |
| Sistema do alinhamento da borda: | Detecção fotoelétrica |
| Sistema de controlo eletrônico: | PLC |
| Interface de usuário: | (254mm) tela táctil 10inch |
