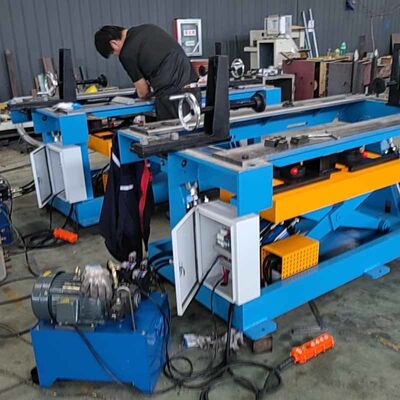

Tabela de empilhamento do núcleo do transformador amorfo hidráulico ZPT-3T Plataforma de montagem giratória de 90°
Visão geral do produto
A plataforma de empilhamento e montagem de núcleos amorfos movida por hidráulica ZPT-3T é uma estação de trabalho profissional personalizada projetada especificamente para a produção de transformadores de liga amorfa.Ao contrário das mesas de montagem de núcleo comuns no mercado, este equipamento é totalmente otimizado para o processo de montagem exclusivo de molduras amorfas, apoiando a fabricação em lotes de transformadores amorfos imersos em óleo e de tipo seco.Na produção real, os trabalhadores podem colocar bobinas pré-enroladas na plataforma de elevação hidráulica e ajustar com precisão o eixo horizontal.Revestimento de bobinasA estação de trabalho, dotada de funções de regulação de altura e de rotação a 90°, adapta-se a várias posições de montagem,Resolver eficazmente os problemas da operação pesadaO processo de montagem de transformadores amorfos é muito mais simples, com baixa precisão e fácil danificação do núcleo na montagem manual tradicional.
Características principais e vantagens técnicas
-
Profissional para montagem de transformadores amorfosEspecialmente estruturada para as características do núcleo de liga amorfa, a plataforma combina perfeitamente com a lógica de montagem de núcleos amorfos multi-quadro.É universalmente compatível com produtos de transformadores de tipo seco e imersos em óleo, que abrange as especificações de transformadores amorfos tradicionais de 30 KVA a 2000 KVA, com uma relevância extremamente elevada para a indústria.
-
Elevação hidráulica de precisão e operação estávelAlimentado por um motor equipado de 2,2 kW e um sistema hidráulico padrão com pressão de trabalho de 21 MPa, o equipamento proporciona uma potência de elevação estável.Com um curso efectivo de 300 mm e uma velocidade de elevação uniforme de 40 mm/s, assegura um ajuste de altura suave e sem agitação, evitando deslocamentos ou arranhões do núcleo durante o funcionamento.
-
Ajuste flexível de altura e ânguloA altura de trabalho padrão é de 850 mm, que pode ser ajustada dinamicamente de acordo com os requisitos de montagem.A plataforma permite a troca flexível dos ângulos de montagem horizontal e vertical, ajudando os trabalhadores a concluírem o trabalho de inserção e envolvimento do núcleo na postura mais econômica.
-
Carga pesada e adaptabilidade a grandes dimensõesCom uma capacidade de carga nominal de 3000KG, a mesa suporta conjuntos de núcleos amorfos pesados de forma estável sem deformação.360 ‰ 700 mm (largura) e 400 ‰ 900 mm (altura), satisfazendo diversas necessidades de personalização da produção.
-
Configuração estrutural durávelAdotando uma transmissão de guia linear de alta precisão e um layout de estação hidráulica integrado, toda a máquina funciona com baixo atrito e alta precisão de posicionamento.com uma estrutura sólida e estável do corpo, adequado para a operação contínua de oficina industrial a longo prazo.
Parâmetros técnicos completos
As seguintes são as especificações técnicas padrão da plataforma de montagem do núcleo de transformador amorfo ZPT-3T.Todos os parâmetros dimensionais e funcionais podem ser personalizados de acordo com as condições de produção no local do cliente e os padrões do produto do transformador.
|
Ponto técnico
|
Dados das especificações
|
|
Modelo da máquina
|
Plataforma de empilhamento e montagem de núcleos amorfos ZPT-3T
|
|
Altura de trabalho normal
|
850 mm
|
|
Tamanho da peça de trabalho aplicável (L × W × H)
|
7001600 mm × 360700 mm × 400900 mm
|
|
Capacidade de elevação nominal
|
3000 kg
|
|
Tração da plataforma de elevação
|
300 mm
|
|
Velocidade de elevação
|
40 mm/s
|
|
Potência de correspondência total
|
2.2KW
|
|
Peso total da máquina
|
1500 kg
|
|
Capacidade do transformador aplicável
|
30 KVA 2000 KVA
|
|
Ângulo de rotação máximo
|
90°
|
|
Pressão de trabalho hidráulica nominal
|
21MPa
|
|
Configuração do núcleo
|
Estação hidráulica + guia linear + sistema de controlo
|
|
Serviço de personalização
|
Totalmente personalizável para tamanho e função
|
Composição estrutural
A plataforma de montagem ZPT-3T adota um projeto modular industrial integrado, com cada componente central otimizado para cenários de montagem de núcleos amorfos:
-
Quadro principal reforçado: Estrutura de aço soldado de alta resistência, anti-vibração e anti-deformação, garantindo a estabilidade de carga pesada a longo prazo.
-
Sistema de estação hidráulica completo: Fornece potência de elevação estável e pressão ajustável, realizando uma condução hidráulica suave e controlada.
-
Mecanismo de orientação linear de precisão: Assegura um posicionamento de elevação preciso, uma tensão uniforme e uma precisão de funcionamento constante.
-
Painel de controlo humanizado: Lógica de operação simples e intuitiva, conveniente para ajuste de altura e mudança de ângulo durante o trabalho contínuo de montagem.
Indústrias de aplicação
Esta plataforma de empilhamento hidráulico é dedicada à montagem de precisão de transformadores de liga amorfa.É amplamente utilizado em cenários profissionais de produção e processamento, como a fabricação de transformadores amorfos, fábricas de equipamento eléctrico de potência, novas instalações de apoio à distribuição de energia e produção em lotes de transformadores de alta eficiência e poupança de energia.É indispensável equipamento especial de ferramentas para melhorar o rendimento transformador amorfo e eficiência de montagem.
Perguntas frequentes
P1: Para que tipos de transformadores é adequada esta plataforma?R: É especialmente desenvolvido para transformadores de liga amorfa, totalmente adaptável a transformadores amorfos de tipo seco e imersos em óleo com uma capacidade de 30 KVA a 2000 KVA,abrangendo a maioria dos modelos de mercado convencionais.
P2: O processo de elevação hidráulica é estável durante a montagem de carga pesada?R: Sim. Com pressão hidráulica padrão de 21 MPa e posicionamento auxiliar de guia linear, o processo de elevação e rotação é estável e uniforme, evitando efetivamente a agitação do núcleo,deslocamento e danos à superfície durante a montagem.
Q3: O equipamento pode ser ajustado de acordo com tamanhos de peça personalizados?A: Nós apoiamos personalização não padrão personalizada.capacidade de carga e parâmetros estruturais de acordo com as especificações reais do transformador e o traçado da linha de produção.
Investigação e cooperação
Se procura uma empresa profissional, estável e de elevada eficiência,plataforma de empilhamento e montagem de núcleos de transformadores amorfos hidráulicosPara atualizar o seu processo de produção de transformadores amorfos, ZPT-3T é a sua solução ideal.Entre em contato conosco hoje para obter a última cotação de fábrica e solução de equipamentos profissionais!
