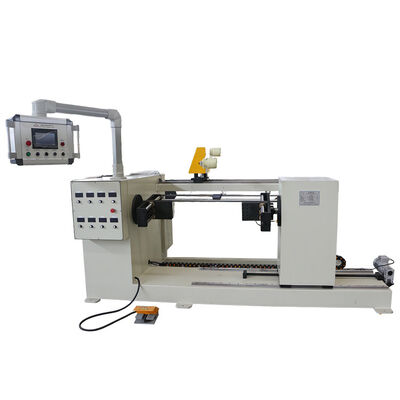

Máquina Enroladeira de Bobinas de Reator Automática Programável com Largura de Enrolamento de 1000mm ZPX1000
1. Visão Geral do Produto
A máquina enroladeira de bobinas de reator automática programável ZPX1000 é um equipamento de enrolamento industrial de alta precisão e fixação de núcleo, projetado para a produção de bobinas de reator de grande largura. Adotando uma estrutura de acionamento síncrono de motor duplo e tecnologia de controle de fio servo, este tipo de máquina enroladeira de bobinas resolve os problemas de torque desigual, desalinhamento do fio e partida/parada instável existentes em equipamentos de enrolamento de acionamento único tradicionais.Suportando o processamento de toda a gama de fios de cobre e alumínio (tipos redondos e planos), a máquina enroladeira de bobinas é equipada com um sistema programável PLC maduro e uma tela HMI colorida. Ela realiza operação de enrolamento totalmente automática e com velocidade continuamente ajustável, apresentando partida suave, operação estável e forte tração. Com precisão de enrolamento ultra-alta e desempenho mecânico estável, a máquina enroladeira de bobinas é o equipamento automatizado preferido para produção em massa padronizada de bobinas de reatores de potência e outros produtos similares.
2. Vantagens do Produto Principal e Principais Recursos
Diferente dos dispositivos de enrolamento comuns, a máquina enroladeira de bobinas de reator ZPX1000 adota acionamento síncrono de mandíbula dupla atualizado e sistema de travessia servo, com vantagens proeminentes em precisão, estabilidade e operabilidade:
-
Acionamento Síncrono de Motor Duplo e Torque Equilibrado: Dois motores de acionamento independentes controlam as mandíbulas duplas de forma síncrona, garantindo torque completamente consistente em ambos os lados do eixo. Isso evita efetivamente o tremor do núcleo e o desvio do enrolamento durante a operação de alta carga.
-
Controle de Guia de Fio Servo para Partida/Parada Estável: O mecanismo de travessia do fio é acionado por um motor servo de alta precisão, alcançando aceleração e desaceleração ultra-suaves. Não ocorre salto, sobreposição ou desalinhamento do fio durante partidas e paradas frequentes, melhorando significativamente a qualidade da formação da bobina.
-
Ampla Compatibilidade para Fio Redondo e Plano: Adaptação flexível a múltiplas especificações de fios condutores. Suporta fio redondo de 0,3 a 5,0 mm e fio plano de cobre/alumínio de até 5 x 12 mm, atendendo a diversas demandas de produção de bobinas de reator.
-
Estrutura Robusta e de Alta Confiabilidade: Estrutura mecânica otimizada com capacidade de carga máxima de 1000 kg, combinada com motor de acionamento de alta potência de 4,4 KW. Funciona de forma estável por longos períodos com baixa taxa de falhas, adequada para produção industrial contínua.
-
Operação Amigável ao Usuário: Equipado com tela sensível ao toque colorida e intuitiva, toda a máquina apresenta configuração simples de parâmetros, operação visual e baixo limiar de aprendizado para os operadores.
-
Garantia Pós-Venda Sem Preocupações: Vem com garantia padrão de um ano para toda a máquina, fornecendo suporte técnico confiável e serviço pós-venda para usuários industriais globais.
3. Parâmetros Técnicos Completos
Todos os parâmetros da máquina enroladeira de bobinas de reator automática ZPX1000 adotam configuração padrão industrial, suportando personalização personalizada de acordo com os requisitos de produção do cliente:
|
Item de Especificação
|
Dados Técnicos
|
|
Modelo do Equipamento
|
ZPX1000
|
|
Largura Máxima de Enrolamento
|
1000mm
|
|
Material de Fio Aplicável
|
Fio de Cobre, Fio de Alumínio
|
|
Faixa de Diâmetro de Fio Redondo
|
Φ0,3mm ~ Φ5,0mm
|
|
Tamanho Máximo de Fio Plano
|
5mm x 12mm
|
|
Altura Central
|
900mm
|
|
Comprimento do Eixo
|
1300mm
|
|
Diâmetro Externo Máximo da Bobina Acabada
|
800mm
|
|
Capacidade Máxima de Carga
|
1000kg
|
|
Potência do Motor Principal
|
4,4KW
|
|
Faixa de Velocidade de Enrolamento
|
0-160rpm
|
|
Modo de Regulação de Velocidade
|
Regulação de Velocidade Contínua por Frequência Variável
|
|
Passo Mínimo de Espalhamento
|
0,01mm
|
|
Modo de Contagem
|
Contagem de Alta Precisão de 5 dígitos
|
|
Número Máximo de Voltas Pré-definidas
|
9999,9 Voltas
|
|
Sistema de Controle
|
Controle Programável PLC + Tela Sensível ao Toque Colorida HMI
|
|
Período de Garantia
|
1 Ano
|
4. Princípio de Funcionamento
A máquina enroladeira de bobinas com fixação de núcleo ZPX1000 adota o modo de acionamento síncrono de eixo duplo e controle de ligação servo. O equipamento fixa firmemente o núcleo de ferro do reator através de mandíbulas duplas, e os motores duplos acionam as mandíbulas para girar de forma síncrona para garantir uma saída de torque equilibrada. O sistema de guia de fio servo controla com precisão a trajetória de alimentação do fio e o passo de espalhamento, combinando a velocidade de rotação do eixo em tempo real.Os operadores definem as voltas, o passo e outros parâmetros através da tela sensível ao toque do PLC. O sistema executa automaticamente o processo completo de enrolamento, realizando partida suave, operação estável e parada precisa. Todo o processo evita erros de operação manual, garantindo um arranjo de fio plano, estrutura de bobina compacta e desempenho elétrico estável das bobinas de reator acabadas.
5. Cenários de Aplicação
Esta máquina enroladeira de bobinas programável é aplicada profissionalmente à produção em massa e processamento de várias bobinas de reator de médio e grande porte, amplamente utilizada na fabricação de equipamentos de energia, geração de energia de nova energia, controle industrial, engenharia elétrica e outras indústrias. É adequada para reatores de filtro, reatores de compensação de potência, reatores de inversor e produção de várias bobinas de indutância de grande largura personalizadas, tornando-se o equipamento de suporte padrão para empresas de fabricação elétrica de médio e alto padrão.
6. Perguntas Frequentes
P1: Esta máquina pode processar tanto fio plano quanto fio redondo para bobinas de reator?
R: Sim. A ZPX1000 suporta processamento duplo de fio redondo de cobre/alumínio (0,3-5,0 mm) e fio plano (máx. 5x12 mm). O guia de fio e o sistema de tensão podem ser ajustados rapidamente para alternar entre diferentes especificações de fio, com forte flexibilidade de produção.
P2: Qual é a vantagem do acionamento síncrono de motor duplo em comparação com máquinas de acionamento único?
R: A saída de torque síncrono de motor duplo garante que não haja deslocamento ou trepidação do núcleo de ferro durante o enrolamento de alta carga e grande largura. Isso melhora efetivamente a uniformidade do enrolamento, evita desvios de fio e lacunas entre as camadas, e melhora significativamente o rendimento de bobinas de reator de alta precisão.
P3: O equipamento é fácil de operar para novos trabalhadores?
R: Equipado com tela sensível ao toque colorida e visual, e função de armazenamento de receitas programáveis, a operação é simples e intuitiva. Após treinamento simples, os operadores podem completar a configuração de parâmetros, armazenamento de programas e operação de partida/parada com um clique, reduzindo efetivamente a dependência de mão de obra.
7. Descrição Meta de SEO
Máquina enroladeira de bobinas de reator automática programável ZPX1000, potência de 4,4KW, velocidade de 0-160rpm, suporta fio redondo e plano de cobre/alumínio, controle PLC de alta precisão para fabricação de bobinas de reator industrial.
