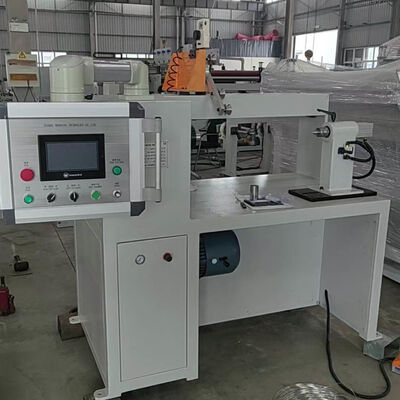

ZPX400 Máquina Automática de Enrolamento de bobinas de transformadores. Enrolador de fio de cobre e alumínio com guia de fio de servo.
Meta Descrição
A máquina de enrolamento automático de bobina de transformador ZPX400 possui guia de fio servo de 750W, alta velocidade de 200rpm, controle PLC e HMI.Adequado para enrolamento de fios de cobre/alumínio planos e redondos para fabrico de transformadores.
Resumo
A máquina automática de enrolamento de bobinas de transformador ZPX400 é um equipamento de enrolamento de arame de alta precisão de nível industrial projetado para fabricação profissional de transformadores.Construído para versatilidade e consistência, este enrolador automático de fios de cobre suporta enrolamento de fios de cobre e alumínio redondos e planos, cobrindo uma ampla gama de requisitos de produção de bobinas de transformadores para energia, distribuição,e transformadores eletrónicos.Equipados com uma precisãoSistema de condução de arame com servoaceleração de 750 W, a máquina de enrolamento de bobina fornece um arranjo de fio preciso e estável durante a operação de alta velocidade, evitando efetivamente a sobreposição de fios e o enrolamento desordenado.Com um curso de travagem máximo de 400 mm, a máquina de enrolamento de bobinas acomoda bobinas com uma altura de enrolamento máxima de 400 mm. Adotando o controlo avançado do PLC e a operação intuitiva do ecrã táctil HMI,O equipamento realiza a regulação da velocidade sem passos, precisão de contagem de voltas e configuração de parâmetros com um clique, reduzindo consideravelmente a dificuldade de operação e melhorando a consistência da produção.garante flexibilidade, economia de mão-de-obra e operação industrial segura a longo prazo.
Características principais e vantagens técnicas
-
Compatibilidade com dois fios: Totalmente aplicável ao enrolamento de fios planos e redondos, suportando materiais de cobre e alumínio para satisfazer diversas necessidades de produção de transformadores.
-
Guia de Servo-Fio de Precisão: Servomotor de 750W impulsiona o guia do fio para um movimento transversal estável; o passo mínimo de propagação atinge 0,01 mm, garantindo uma disposição de bobina limpa e uniforme sem desvio do fio.
-
Operação de alta velocidade e estávelO motor principal de enrolamento de 2,2 kW suporta uma velocidade ajustável de até 200 rpm.
-
PLC inteligente + controlo HMI: Sistema de controlo digital com função de contagem precisa de 5 dígitos garante voltas de enrolamento precisas e rendimento estável do produto; painel de ecrã táctil permite um ajuste de parâmetros simples e eficiente.
-
Projeto humanizado e seguro: Equipado com um sistema pneumático auxiliar e com um interruptor de pedal de pé para operação com as mãos livres, melhorando a eficiência de trabalho e a segurança operacional na produção em massa.
-
Estrutura industrial durável: O suporte triangular do tailstock aumenta a estabilidade geral; o design de altura central razoável adapta-se a vários acessórios de bobina e ambientes de produção.
Detalhes rápidos do produto
-
Potência do motor principal: 2,2 kW para enrolamento estável de alto binário
-
Velocidade máxima de funcionamento: 200 rpm, enrolamento de alta eficiência
-
Sistema de controlo do núcleo: controlo inteligente PLC + HMI touch screen
-
Objeto de transformação: fio plano e fio redondo (cobre / alumínio)
-
Sistema auxiliar: Sistema de assistência pneumático + comando do pedal do pé
-
Função de precisão: contagem de voltas precisa de 5 dígitos
Parâmetros técnicos completos
A seguir estão as especificações padrão da máquina de enrolamento automático de bobinas de transformador ZPX400.Todos os parâmetros técnicos podem ser personalizados de acordo com os requisitos reais de produção e processamento de bobinas do cliente.
|
Ponto de especificação
|
Dados técnicos
|
|
Altura do centro da máquina
|
900 mm
|
|
Estrutura da cauda
|
Suporte triangular (carregamento estável)
|
|
Potência do motor de enrolamento
|
2.2kw
|
|
Faixa de velocidade de trabalho
|
0 ~ 200 rpm
|
|
Modo de regulação da velocidade
|
Regulação da velocidade sem passos
|
|
Sistema de controlo
|
PLC + HMI touch screen
|
|
Especificação do fio plano máximo
|
2.0 mm × 8.0 mm
|
|
Intervalo de diâmetro do fio redondo
|
Φ0,3 mm ~ Φ4,0 mm
|
|
Altura máxima de enrolamento
|
400 mm
|
|
Diâmetro máximo de rotação
|
500 mm
|
|
Peso mínimo de propagação
|
0.01 mm (arranjo de arame de alta precisão)
|
|
Função de contagem
|
Contagem precisa de 5 dígitos
|
|
Contagem do intervalo de giro
|
0 ~ 9999,9 Virações
|
|
Potência do motor do guia de fio
|
Servomotor de 750 W
|
|
comprimento transversal do guia de fio
|
400 mm
|
Área de aplicação
A máquina de enrolar bobinas automática ZPX400 é amplamente utilizada para enrolar várias bobinas de transformadores, incluindo transformadores de potência, transformadores de distribuição, transformadores eletrônicos e bobinas de indutividade.É adequado para o enrolamento de precisão em lotes de fios planos e redondos de cobre/alumínio, servindo como equipamento de processamento de núcleo confiável para empresas de fabricação de transformadores.
Perguntas frequentes
P: Que tipos de fios esta máquina de enrolar pode processar?R: Suporta fios redondos e planos de cobre e alumínio, cobrindo um diâmetro de fio redondo de 0,3-4,0 mm e um tamanho máximo de fio plano de 2,0 × 8,0 mm.
P: A velocidade de enrolamento é ajustável?R: Sim, adota regulação de velocidade sem passos com faixa ajustável de 0-200rpm, correspondendo a diferentes requisitos de espessura de fio e processo de enrolamento.
P: A máquina pode assegurar uma disposição limpa dos fios?R: Equipado com um sistema de guia de fio servo de 750W com um passo mínimo de 0,01 mm, ele realiza um layout de fio ultrapreciso e um enrolamento uniforme da bobina.
Palavras-chave
Máquina automática de enrolar bobinas de transformadores, enroladora de fios de cobre, enroladora de fios de alumínio, enroladora de bobinas de transformadores com guia de fios, enroladora de bobinas de controlo PLC
