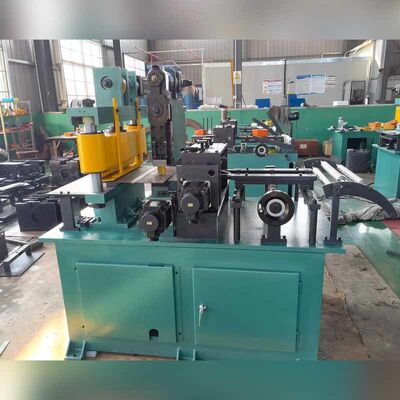

Máquina de corte de núcleo de transformador Step-Lap.

Visão geral do produto

OMáquina automática de corte de núcleo de reatorDHJ400-BKÉ uma solução de alta precisão de grau industrial concebida para processar tiras de aço de silício elétrico de qualidade superior.Partes do núcleo do reator step-lap, pernas e jugos, esta máquina versátil lida com larguras de tiras que variam de40 mm a 400 mmcom comprimentos de corte totalmente ajustáveis.Acionado inteiramente por avançadosServo motores sincronizados, todas as ações de alimentação, perfurado e de corte são executadas com precisão de micro-nível.O DHJ400-BK minimiza drasticamente a perda de núcleo magnético e acelera o rendimento da linha de produção de transformadores..

Por que o DHJ400-BK impulsiona o ROI da produção em massa

• Capacidade de programação step-lap:Programar e executar sequências complexas de corte para maximizar a eficiência energética dos núcleos do reator.

• Cortadores ultra-duros, com vida útil prolongada:A lâmina de corte apresenta um perfil de dureza extrema deHRC 88 ̊90, entregando até5 milhões de cortes precisosantes de necessitarem de uma nova moagem, reduzindo drasticamente o seu tempo de inatividade operacional.

• Cinemática servo-conduzida completa:Elimina o atraso mecânico. Cada movimento de tira e ciclo de corte é executado através de servomotores de alto binário para manter uma tolerância de alimentação de$\pm$0.05 mm/m.

• Profilagem de borda sem defeito:Processamento de chapas de aço de silício de calibre fino até uma altura demenos de 0,02 mm, eliminando eficazmente os curto-circuitos do núcleo e a degradação elétrica.

• Operação em linha multifuncional:Descolar, endireitar, perforar buracos, cortar e empilhar tiras automaticamente em um único layout contínuo.

Especificações técnicas

Arquitetura de componentes pesados

A máquina de corte DHJ400-BK é estruturada utilizando módulos premium para suportar operações de fabricação estáveis e contínuas 24 horas por dia, 7 dias por semana:

1. Decoiler de mandril hidráulico:Fornece tensão constante e expansão rápida do núcleo para colocação segura da bobina principal.

2. Estrutura e sistema de alimentação de aço reforçado:Os rolos de alimentação de grande aderência, accionados por servomotores, garantem o deslizamento zero a velocidades de até 180 m/min.

3. Matriz de perfuração de alta velocidade:Dinâmicamente, perfuram buracos de parafusos nítidos e sem barrancos, exatamente correspondendo aos seus planos de engenharia.

4. Unidade de guilhotina de corte pesado:Executar cortes limpos em ângulos variáveis para criar juntas mitradas perfeitas.

5. Tabela de recolha e empilhamento automatizada:Organiza cuidadosamente as laminações acabadas para transporte imediato para o seu centro de montagem.

Perguntas Frequentes (FAQ)

Qual é a vantagem da lâmina HRC 88? 90?

O aço de silício é altamente abrasivo, enquanto as lâminas padrão se entorpecem rapidamente, as nossas lâminas compostas de alta dureza executam 5 milhões de cortes antes de necessitarem de manutenção.Isto traduz-se em meses de produção ininterrupta e custos mais baixos de substituição de ferramentas.

Oferece especificações personalizadas para tiras de aço mais largas?

Enquanto o DHJ400-BK lida com até 400mm de tiras, a nossa equipa de engenheiros pode construir sistemas personalizados adaptados às suas métricas de capacidade de transformador.

Prontos para melhorar as capacidades de produção do núcleo do reactor?

Contate a nossa equipa técnica de vendas hoje para solicitar opções de configuração personalizadas, preços diretos da fábrica,e desenhos detalhados da disposição do equipamento!
