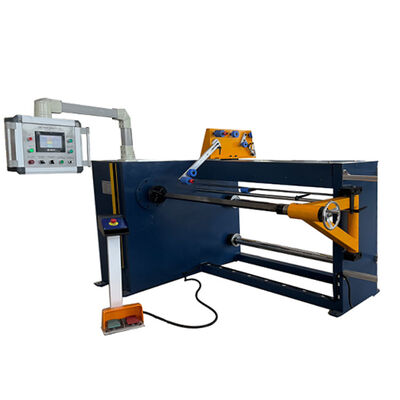

Máquina de enrolamento automática ZPX1000 da bobina do transformador para colocação de fios

Visão geral do produto

OMáquina automática de enrolamento de bobina ZPX1000é uma máquina bobinadeira de fio de alta precisão projetada para a fabricaçãobobinas de transformadores, bobinas elétricas e outros produtos de enrolamento semelhantes. Foi especialmente desenvolvido para corda automática defio de cobre e fio de alumíniocom excelente precisão e eficiência.Equipada com um poderoso motor de enrolamento, sistema de colocação de fio servo-acionado, sistema de controle PLC e interface de tela de toque HMI, esta máquina bobinadora automática de bobina de transformador pode completar processos de enrolamento de fio e arranjo automático de fio com alta precisão.A guia de fio servocontrolada garante o posicionamento preciso do fio durante o enrolamento, criando bobinas dispostas uniformemente com qualidade consistente. Com recursos como partida suave, operação suave, saída de alto torque e fácil operação, o enrolador de fio ZPX1000 é a escolha ideal para fabricantes de transformadores que exigem equipamentos de produção de bobinas confiáveis ​​e automatizados.

Principais recursos e vantagens

Sistema automático de colocação de fios

A bobinadeira de transformador ZPX1000 é equipada com um sistema de guia de fio acionado por servo motor, que controla automaticamente o posicionamento do fio durante o processo de enrolamento.Esta função de assentamento automático garante:

• Arranjo uniforme de fios
• Passo de enrolamento preciso
• Melhor qualidade da bobina
• Requisitos reduzidos de operação manual

Controle Inteligente PLC e HMI

A máquina adota um sistema de controle PLC avançado combinado com uma tela de toque HMI fácil de usar.

Os operadores podem facilmente configurar e monitorar:

• Velocidade de enrolamento
• Voltas sinuosas
• Posição de colocação do fio
• Parâmetros de produção

O sistema de controle inteligente melhora a eficiência da operação e garante um desempenho de produção estável.

Alto torque e desempenho de enrolamento estável

O poderoso sistema de acionamento do enrolamento fornece grande saída de torque, permitindo que a máquina lide com diferentes especificações de fios de cobre e alumínio.

A função de arranque suave e a aceleração suave reduzem o impacto mecânico e ajudam a manter a tensão estável do fio durante todo o processo de enrolamento

Ampla gama de aplicações

A bobinadeira automática de fio ZPX1000 é adequada para enrolar:

• Bobinas de fio de cobre
• Bobinas de fio de alumínio
• Bobinas de transformador
• Outros produtos de enrolamento personalizados

É amplamente utilizado em fábricas de transformadores e indústrias de equipamentos elétricos.

Especificações Técnicas

As especificações a seguir representam a configuração padrão doMáquina de enrolamento de bobina de transformador automático ZPX1000. Projetos personalizados estão disponíveis de acordo com diferentes tamanhos de bobina, especificações de fio e requisitos de produção.

Aplicativos

OMáquina enroladora automática de fio ZPX1000é usado principalmente para fabricação:

• Bobinas de transformador de potência
• Bobinas de transformador de distribuição
• Bobinas de transformador tipo seco
• Componentes do enrolamento elétrico
• Bobinas condutoras de cobre e alumínio

É adequado para fabricantes de transformadores que buscam uma solução de enrolamento de bobina automática, precisa e eficiente.

Princípio de funcionamento

A bobinadeira automática de transformador ZPX1000 funciona girando o eixo de enrolamento enquanto o guia de fio servo-controlado se move de acordo com parâmetros predefinidos.Durante a operação, o fio de cobre ou alumínio é alimentado automaticamente e posicionado com precisão no formador de bobina. O sistema de controle PLC coordena o motor de enrolamento e o sistema de colocação de fios para garantir voltas de enrolamento precisas, camadas de bobina uniformes e qualidade de produção estável.A função de colocação automática de fios melhora significativamente a eficiência do enrolamento em comparação com os métodos tradicionais de disposição manual de fios.

Por que escolher a máquina enroladora automática de bobina ZPX1000?

• Sistema de enrolamento e colocação de fios totalmente automático
• Projetado para fabricação de bobinas de transformadores
• Adequado para fio de cobre e fio de alumínio
• Controle de guia de fio servo de alta precisão
• Sistema de operação inteligente PLC + HMI
• Partida suave e desempenho de funcionamento estável
• Forte saída de torque para aplicações industriais
• Capacidade máxima da bobina até 800kg
• Customizável de acordo com os requisitos do cliente

Perguntas frequentes

Q1: Quais materiais a bobinadeira ZPX1000 pode processar?

UM:A máquina foi projetada para enrolar fios de cobre e fios de alumínio usados ​​em bobinas de transformadores e outros produtos elétricos.

Q2: Esta máquina organiza automaticamente o fio durante o enrolamento?

UM:Sim. A bobinadeira ZPX1000 usa um sistema de guia de fio acionado por servo motor para colocar e posicionar automaticamente o fio durante o processo de enrolamento.

Q3: Qual é o tamanho máximo do fio suportado por esta máquina?

UM:Pode enrolar fio redondo de Φ0,3 mm a Φ5,0 mm e fio plano de até 5 × 12 mm.

Q4: A máquina é fácil de operar?

UM:Sim. O sistema de controle PLC e a tela de toque HMI fornecem configuração simples de parâmetros e operação conveniente.

Q5: A máquina pode ser personalizada?

UM:Sim. Podemos personalizar a largura do enrolamento, tamanho do eixo, capacidade, tensão e outras especificações de acordo com as necessidades do cliente.
