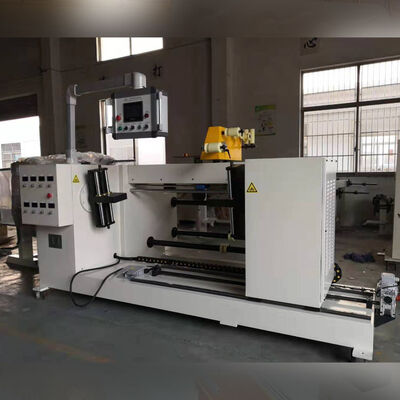

Máquina de enrolamento de bobina horizontal automática ZPX1000 para fabricação de bobina de reator

Visão geral do produto

OMáquina enroladora automática de bobina ZPX1000é uma bobinadeira horizontal profissional projetada para fabricaçãobobinas de reatores e outros componentes elétricos indutivos. A bobinadeira foi especialmente desenvolvida para bobinarfio de cobre e fio de alumínio, incluindo fio redondo e fio plano, diretamente no núcleo de ferro com alta precisão e eficiência.Equipada com um sistema de controle totalmente automático, estrutura de fixação de mandril duplo, guia de fio servo-acionada e sistema de operação PLC, a máquina bobinadora de bobina de reator ZPX1000 garante desempenho de enrolamento estável, posicionamento preciso do fio e qualidade consistente da bobina.Este enrolador automático de bobina é amplamente utilizado por fabricantes de reatores e equipamentos elétricos que exigem automação confiável, controle preciso do enrolamento e maior eficiência de produção.

Principais recursos e vantagens

Sistema de enrolamento de bobina de reator totalmente automático

A bobinadeira automática ZPX1000 adota um avançado sistema de controle PLC com uma interface de tela de toque fácil de usar. Os operadores podem definir facilmente os parâmetros de bobinagem, monitorar o status da produção e concluir o processo de bobinagem com eficiência.A operação automática reduz erros manuais e melhora a consistência da produção.

Sistema de guia de fio de alta precisão

A guia do fio é acionada por um servo motor dedicado, proporcionando controle preciso do movimento durante o processo de enrolamento. A excelente resposta de partida e parada garante um arranjo preciso dos fios e camadas uniformes da bobina.O passo mínimo de propagação pode atingir0,01 mm, tornando a máquina adequada para fabricação de bobinas de reatores de alta precisão.

Estrutura de acionamento de mandril duplo

A máquina está equipada com dois mandris para fixar com segurança o núcleo de ferro. Os dois sistemas de acionamento são controlados por um ou dois motores para garantir uma saída de torque equilibrada e uma rotação estável do núcleo.Este design melhora a precisão do enrolamento e evita a formação irregular de bobinas durante a operação.

Ampla faixa de aplicação de fios

A bobinadeira automática ZPX1000 é adequada para enrolar:

• Fio de cobre redondo
• Fio redondo de alumínio
• Fio de cobre plano
• Fio plano de alumínio

Ele pode processar diâmetros de fio redondo deΦ0,3 mm a Φ5,0 mme fios planos até5×12mm, atendendo a diferentes requisitos de produção de reatores e bobinas de transformadores.

Alta eficiência e desempenho estável

Com uma velocidade máxima de enrolamento de160 rpme um poderosoMotor de enrolamento de 4,4 kW, a máquina fornece produção eficiente enquanto mantém uma qualidade de enrolamento estável.

O sistema de contagem automática permite aos operadores predefinir as curvas necessárias e monitorar o progresso do enrolamento com precisão.

Especificações Técnicas

As especificações a seguir são para a configuração padrão doMáquina de enrolamento automático de bobina de reator ZPX1000. Soluções personalizadas estão disponíveis de acordo com diferentes designs de bobinas e requisitos de produção.

Aplicativos

A bobinadeira automática ZPX1000 é amplamente utilizada para a fabricação de:

• Bobinas do reator
• Bobinas de reator tipo seco
• Componentes do enrolamento elétrico
• Componentes de equipamentos de energia

É uma solução ideal para fabricantes elétricos que exigem produção automatizada e de alta precisão de enrolamentos de bobinas.

Princípio de funcionamento

A máquina de enrolamento da bobina do reator ZPX1000 funciona fixando o núcleo de ferro entre dois mandris e girando o núcleo através do sistema de acionamento. Durante a rotação, a guia de fio servo-controlada alimenta com precisão o fio de cobre ou alumínio no núcleo de acordo com os parâmetros de enrolamento predefinidos.O sistema de controle PLC gerencia a velocidade de enrolamento, o movimento da guia do fio, a contagem de voltas e os processos de operação automática. Isso garante um arranjo uniforme dos fios, dimensões precisas da bobina e desempenho elétrico consistente.

Por que escolher a máquina enroladora automática de bobina ZPX1000?

• Operação totalmente automática controlada por PLC
• Projetado especificamente para produção de bobinas de reatores
• Adequado para enrolamento de fio de cobre e alumínio
• Suporta aplicações de fio redondo e fio plano
• Sistema de guia de fio servo de alta precisão
• O acionamento duplo do mandril garante um enrolamento estável
• Capacidade máxima da bobina até 1000kg
• Operação com tela sensível ao toque para fácil controle
• Customizável de acordo com os requisitos do cliente

Perguntas frequentes

Q1: Quais produtos podem ser fabricados com a bobinadeira ZPX1000?

UM:A máquina de enrolamento de bobina ZPX1000 é usada principalmente para a fabricação de bobinas de reatores e outros produtos de enrolamento elétrico similares.

Q2: Que tipos de fio esta máquina pode enrolar?

UM:A máquina pode enrolar fio de cobre e fio de alumínio, incluindo fio redondo e fio plano.

Q3: Qual é o tamanho máximo do fio suportado por esta máquina?

UM:Pode processar fios redondos de Φ0,3mm a Φ5,0mm e fios planos de até 5×12mm.

Q4: O processo de enrolamento é totalmente automático?

UM:Sim. A máquina usa controle PLC, operação com tela sensível ao toque, contagem automática e posicionamento de guia de fio servo-acionado.

Q5: A máquina pode ser personalizada?

UM:Sim. A máquina pode ser personalizada de acordo com as dimensões da bobina, especificações do fio, requisitos de produção e padrões de tensão.
