Tabela de empilhamento e inclinação do núcleo do transformador amorfo de carga pesada (ZPT-5T)

Visão geral do produto

OTabela de empilhamento do núcleo do transformador amorfo ZPT-5TÉ uma plataforma de montagem profissional de alta capacidade especificamente concebida para empilhar e posicionar núcleos de transformadores de ligas amorfas e laminados de aço elétrico de alta precisão semelhantes.

Projetado para aplicações de trabalho pesado, este sistema apresenta um robusto elevador hidráulico e um mecanismo de inclinação de 90 graus capaz de suportar até5,000 kg (5 toneladas)A integração de guias lineares de alta precisão garante movimentos suaves e estáveis, protegendo núcleos amorfos sensíveis de distorções ou danos durante o processo de transformação.

Principais características e vantagens

• Alta capacidade de carga:Construído para suportar a fabricação de transformadores em grande escala, com uma capacidade nominal de elevação e inclinação de até5,000 kg.

• Sistema hidráulico de dupla função:Acionado por uma potente estação hidráulica de 21 MPa, fornecendo força constante para ajuste de altura preciso (500 mm de curso) e suaveRotação de 90°.

• Optimização do núcleo amorfo:Projetados para acomodar layouts de empilhamento de núcleo de volta para transformadores que vão desde30 kVA a 2000 kVA.

• Controlador de mão ergonômico:Equipado com uma unidade de controlo remoto de mão flexível, que permite aos operadores monitorizar e ajustar a plataforma com segurança a partir do melhor ponto de observação.

• Orientação linear estável:Os trilhos de orientação lineares de carga pesada garantem um rigoroso paralelismo e zero sacudidas durante as operações de elevação e inclinação.

Especificações técnicas

Nota:As especificações abaixo representam a nossa configuração ZPT-5T padrão.As dimensões da plataforma de empilhamento e as capacidades de peso podem ser totalmente personalizadas para atender às necessidades operacionais únicas da sua instalação.

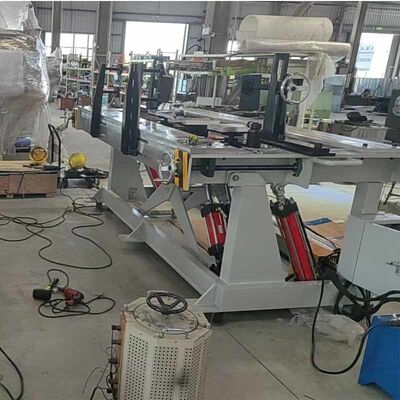

Figura 1: Mesa de empilhamento do núcleo do transformador ZPT-5T vista completa


Fig. 2: Tabela de empilhamento do núcleo do transformador ZPT-5T
