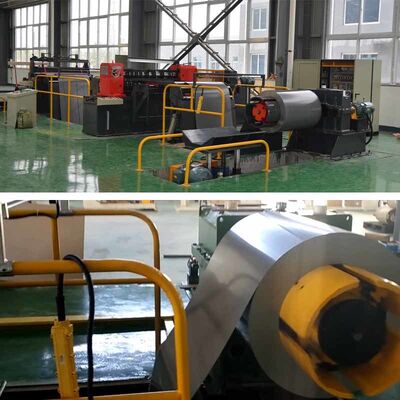

Máquina automática de corte de chapa de aço de silício

Visão geral do produto

OMáquina de corte automática de núcleo ZJX1250é uma solução profissional e robusta projetada para o corte longitudinal de alta precisão de chapas de aço silício.

Esta linha de corte de alto desempenho é utilizada principalmente para processar bobinas largas de aço silício em tiras múltiplas de larguras variadas. Essas tiras cortadas com precisão são matérias-primas essenciais para a fabricação de componentes principais de transformadores, incluindopernas externas, pernas centrais, cangas superiores e cangas inferiores. Apresentando automação avançada e uma interface amigável, a ZJX1250 aumenta significativamente a eficiência da produção, garantindo ao mesmo tempo uma qualidade de borda impecável.

Principais recursos e vantagens

• Multi-corte de alta eficiência:Equipado com6 conjuntos de cortadores premiumcomo padrão, o sistema pode cortar até 5 tiras simultaneamente em uma única passagem.

• Ferramentas escaláveis ​​e flexíveis:O número de cortadores pode ser facilmente aumentado ou ajustado mediante solicitação para produzir tiras mais estreitas e acomodar diversas necessidades de produção.

• Controle de velocidade variável:A velocidade de corte é totalmente ajustável, permitindo que os operadores otimizem o rendimento com base na espessura do material e nos requisitos operacionais.

• Qualidade de borda superior:Oferece cortes limpos com uma altura mínima de rebarba de≤0,02mm, preservando as propriedades magnéticas do aço silício.

• Automação robusta:Projetado para alta automação, minimizando o trabalho manual desde o carregamento da bobina até o rebobinamento final, garantindo máxima segurança e tempo de atividade.

Configuração do sistema e componentes principais

A linha de corte de aço silício ZJX1250 integra 8 módulos resistentes para um fluxo de trabalho contínuo:

1. Carro de bobina de carga e descarga (carrinho):Para manuseio seguro e eficiente de bobinas pesadas.

2. Desbobinador (Desbobinador):Segura e alimenta com segurança as bobinas de aço mestre.

3. Plataforma receptora de materiais:Garante uma orientação inicial suave da folha.

4. Dispositivo de guia móvel:Alinha a folha com precisão antes de entrar na cabeça de corte.

5. Dispositivo de corte de precisão:Conjunto de eixo de corte de alta precisão para larguras de tiras precisas.

6. Rebobinador / Enrolador:Recolhe firmemente as tiras cortadas em bobinas individuais e organizadas.

7. Estação Hidráulica e Sistema Pneumático:Fornece pressão poderosa e estável para operações pesadas.

8. Gabinete de controle elétrico e console do operador:Sistema PLC centralizado para sincronização de linha perfeita.

Especificações Técnicas

Observação:As especificações listadas abaixo representam nossa configuração padrão do ZJX1250. Modificações personalizadas em relação à capacidade, velocidade e configurações do cortador estão disponíveis para atender aos seus padrões de produção específicos.
