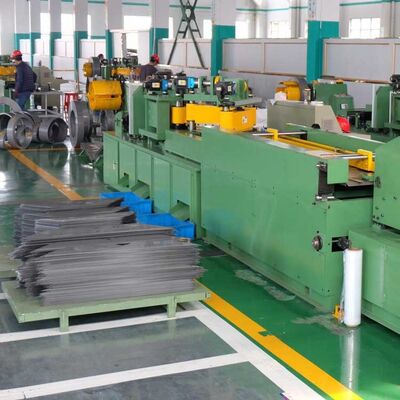

Máquina de corte passo-volta com núcleo de transformador de 300 mm com perfuração

Linha confiável de corte sob medida de aço silício para fabricação de núcleos de transformadores de alta precisão

1. Visão geral do produto

Maximize a eficiência da produção do núcleo do seu transformador com nosso avançadoMáquina de corte passo-volta com núcleo de transformador de 300 mm. Especialmente projetada para processar chapas de aço silício de alta permeabilidade, esta linha de corte longitudinal de alto desempenho integraalimentação precisa, puncionamento em alta velocidade e corte escalonado automatizadoem uma operação única e contínua.Com largura máxima de processamento de 300 mm, é a solução ideal para a fabricação de transformadores de distribuição, transformadores de potência e reatores de pequeno e médio porte. Equipada com um avançado sistema de servocontrole, esta máquina suporta entalhe em V padrão, perfuração efuncionalidade de corte passo a passo, reduzindo significativamente a perda do núcleo e melhorando a eficiência elétrica dos seus transformadores finais.

Principais benefícios para sua fábrica:

• Função Step-Lap de alta precisão:Cria automaticamente juntas sobrepostas otimizadas de várias etapas para minimizar entreferros e perdas por correntes parasitas nos núcleos do transformador.

• Perfuração e entalhe integrados:Executa perfuração precisa e corte em esquadria em uma única passagem, reduzindo o manuseio de material e os custos de mão de obra.

• Alimentação com Dano Zero:Projetado com rolos especializados revestidos de poliuretano para garantir que o delicado revestimento de isolamento do aço silício nunca seja arranhado.

2. Especificações Técnicas

3. Princípio Básico de Funcionamento

Entendendo como nossoLinha de corte sob medida em aço silícioatinge essa alta precisão e ajuda a garantir que sua linha de produção funcione com desempenho máximo.

4. Aplicações Industriais

Esta versátil linha de corte transversal em aço silício de 300 mm é amplamente utilizada por fabricantes de equipamentos elétricos em todo o mundo.

• Fabricação de transformadores de distribuição:Perfeito para produzir núcleos de distribuição de liga amorfa e aço silício de alta eficiência.

• Transformadores de potência:Ideal para cortar laminações de núcleo utilizadas em redes elétricas de média tensão e reatores industriais.

• Transformadores de instrumentos:Capacidade de corte altamente precisa, adequada para núcleos de transformadores de corrente e tensão.

• Centros de serviços de laminações principais:Uma máquina robusta pronta para uso para centros de serviços de aço que fornecem laminações de transformadores pré-cortadas.

5. Guia de compra: como escolher a configuração certa

Para obter a cotação mais precisa e garantir que a máquina se adapte ao layout de sua fábrica, considere os seguintes fatores antes de entrar em contato com nossos engenheiros:

1. Seu perfil de design principal:Você precisa de padrões de volta de 3, 5 ou 7 passos? A confirmação do seu projeto principal nos ajuda a otimizar o controle do software PLC para você.

2. Requisitos de perfuração:Especifique o diâmetro máximo e o número de furos necessários por laminação para que possamos configurar a tonelagem de puncionamento e a contagem de matrizes corretas.

6. Perguntas frequentes (FAQ)

Q1: Esta máquina pode lidar com aço silício CRGO e CRNGO?

UM:Sim. Nossa linha de corte é totalmente capaz de processar chapas de aço silício laminadas a frio orientadas a grãos (CRGO) e laminadas a frio não orientadas a grãos (CRNGO) dentro do limite de largura de 300 mm.

Q2: Qual é a vida útil das lâminas de corte e elas podem ser afiadas?

UM:As lâminas são feitas de liga de aço de alto tungstênio (TCT) importada. Normalmente, eles podem realizar mais de 1.000.000 de cortes antes de precisar de um reafiamento. Eles podem ser reafiados de 5 a 8 vezes.

Q3: Quanto tempo leva para alterar as matrizes de puncionamento ou os ângulos de corte?

UM:Os ajustes de ângulo são completamente automatizados através da tela sensível ao toque do PLC e levam menos de 2 segundos durante a operação. As mudanças físicas da matriz para diferentes diâmetros de furo levam cerca de 15 a 20 minutos.

Q4: Vocês fornecem instalação no exterior e treinamento de operadores?

UM:Absolutamente. Fornecemos manuais de operação completos em inglês e vídeos de instalação passo a passo. Também podemos enviar engenheiros certificados à sua fábrica para comissionamento no local e treinamento da equipe.

Otimize a produção do núcleo do seu transformador hoje mesmo!

Procurando um preço confiável direto da fábrica?

Entre em contato com nossa equipe de engenharia agora mesmo para obter umProposta Técnica Gratuita e Orçamento Personalizadopara sua linha de corte escalonada de 300 mm. Respondemos a todas as perguntas dentro de 12 horas!
