Máquina automática de corte de núcleo de chapas de aço de silício

Máquina automática de corte de núcleo de chapas de aço de silício

Descriçãode máquina de corte de núcleo ZJX1250

A máquina de corte de núcleo ZJX1250 é um equipamento especial de corte para corte de chapas de aço de silício, que pode fazer diferentes larguras de tiras de aço de silício.As pernas e os joguinhos dos núcleos dos transformadores e outros produtos semelhantes podem ser fabricados com este tipo de tiras de fendaO sistema de controlo da máquina de corte de núcleo baseia-se no PLC. Com PLC e HMI, a máquina de corte de núcleo pode ser operada muito facilmente.

Rápido!dEtalaçãos de máquina de corte de núcleo ZJX1250

• Faixa de expansão do descoilador Ø470 ~ 520 mm
• Largura de corte 500 ~ 1250 mm
• Espessura de corte 0,15 ~ 0,6 mm
• Velocidade de alimentação 120 m/min
• Potência 46 kW
• Garantia de um ano

Principalcoponentesde máquina de corte de núcleo ZJX1250

1. Carrinho de carga e descarga de material

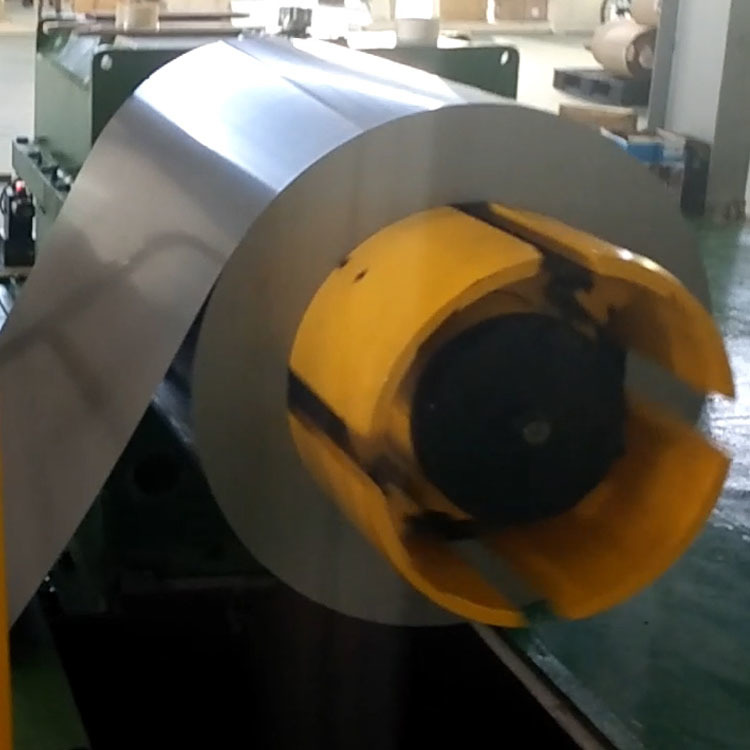

2. Descoilador

3Receptor de material

4Dispositivo de guia móvel

5Dispositivo de corte

6- Tensão.

7- Um enrolador.

8Estação hidráulica e sistema pneumático

9. Armário de controlo eléctrico e console

PrincipalpArametrosde máquina de corte de núcleo ZJX1250

As especificações padrão típicas da máquina de corte de núcleo ZJX1250 são apresentadas abaixo e a máquina de corte também pode ser fabricada conforme solicitado.

Figura 1: Vista frontal da máquina de corte de núcleo ZJX1250


Fig. 2: Enrolador da máquina de corte de núcleo ZJX1250
