Equipamento de fabricação de transformadores Máquina de corte de núcleo de aço de silício

Equipamento de fabricação de transformadores Máquina de corte de núcleo de aço de silício

Descrição da máquina de corte de núcleo ZJX1250

A máquina de corte de núcleo ZJX1250 é uma máquina de corte profissional para cortar chapas de aço de silício.Estas tiras podem ser cortadas para fazer pernas e joguinhos do núcleo do transformadorA máquina de corte de núcleo é fornecida com HMI e sistema de controlo PLC, que fazem a máquina de corte de núcleo ser operado facilmente.que permitem que a máquina de corte de núcleo corte no máximo cinco tiras de uma só vezNo entanto, os cortadores podem ser adicionados para cortar mais tiras ao mesmo tempo, se necessário.


Rápido!dEtalaçãos de máquina de corte de núcleo ZJX1250:

• Faixa de expansão do descoilador Ø470 ~ 520 mm
• Largura de corte 500 ~ 1250 mm
• Espessura de corte 0,15 ~ 0,6 mm
• Cortador 6 conjuntos
• Velocidade de alimentação 120 m/min
• Potência 46 kW
• Garantia de um ano

- Não.Principalcoponentesde máquina de corte de núcleo ZJX1250


1. Carrinho de carga e descarga de material
2. Descoilador
3Receptor de material
4Dispositivo de guia móvel
5Dispositivo de corte
6- Tensão.
7- Um enrolador.
8Estação hidráulica e sistema pneumático
9. Armário de controlo eléctrico e console

- Não.PrincipalpArametrosde máquina de corte de núcleo ZJX1250

As especificações padrão típicas da máquina de corte de núcleo ZJX1250 são apresentadas abaixo e a máquina de corte também pode ser fabricada conforme solicitado.

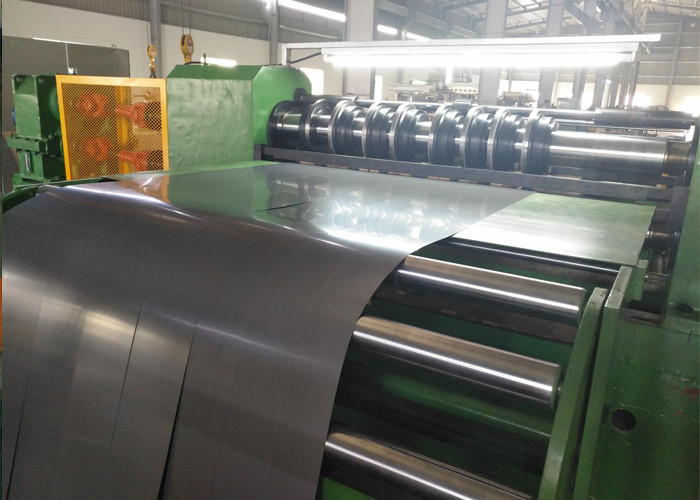

Figura 1: Vista frontal da máquina de corte de núcleo ZJX1250


Fig. 2: Enrolador da máquina de corte de núcleo ZJX1250
