Máquina de enrolamento de bobinas de transformadores imersos em óleo HV e LV Winder

O óleo de ventoinha HV e LV imerso Máquina de enrolar bobinas de transformadores

Descriçãode máquina de enrolar bobinas de transformadores ZPX1200

A máquina de enrolar bobinas de transformadores ZPX1200 é uma enroladora profissional de cobre ou alumínio pesado e é usada principalmente para enrolar bobinas de transformadores imersas em óleo e outros produtos semelhantes.A máquina de enrolamento de bobina de transformador tem uma largura máxima de enrolamento de 1200 mmA máquina de enrolamento de bobinas de transformador é equipada com um guia de fio para colocar o fio.Com HMI e sistema de controlo PLC, a máquina de enrolar a bobina do transformador pode ser operada muito facilmente.

Principais componentesde máquinas de enrolar bobinas de transformadoresZPX1200

1Quadro principal.

2Unidade de enrolamento

3. Unidade automática de colocação de fios

4. Descolador de isolamento

5Sistema de controlo electrónico

6Sistema pneumático

Parâmetros técnicosde máquinas de enrolar bobinas de transformadoresZPX1200

As especificações padrão típicas da máquina de enrolamento de bobina transformadora ZPX1200 são mostradas abaixo, no entanto, a máquina de enrolamento de bobina também pode ser fabricada conforme solicitado.

Altura do centro: 900 mm

Comprimento do eixo de enrolamento: 1500 mm

Largura máxima da bobina: 1200 mm

Potência de enrolamento: 5,5 kW

Velocidade de enrolamento: 0 ~ 80 rpm

Dimensão máxima do fio plano: 5x12 mm

Diâmetro do fio redondo: Ø0,3 - 5,0 mm

Max. OD da bobina finalizada: Ø800 mm

Capacidade de carga máxima: 700 kg

Modo de contagem: contagem de 5 dígitos,

Distância de rotação de contagem: 0 ~ 9999.9

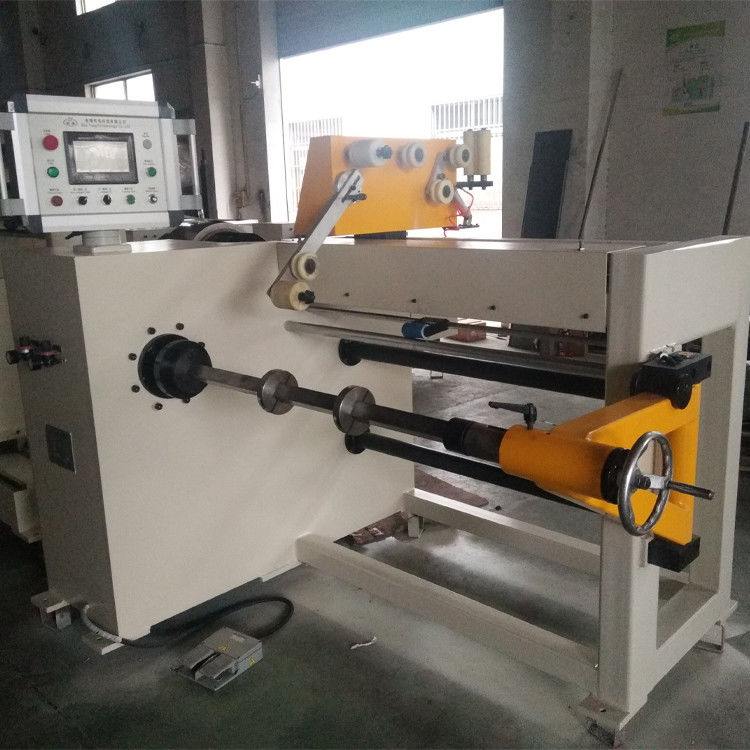

Figura 1: Visão frontal da máquina de enrolar bobinas de transformador ZPX1000

Fig. 2: Guia de arame da máquina de enrolamento de bobina do transformador ZPX1000
