Máquina de corte de núcleo de 500 mm Alta automação e fácil operação

Máquina de corte de núcleo de alta automação e fácil operação

Descrição da máquina de corte de núcleo ZJX1250

A máquina de corte de núcleo ZJX1250 é um cortador especial para cortar chapas de aço silício para fazer diferentes tamanhos de tiras.O cortador pode enrolar a tira depois de cortar a folha.As tiras de fenda podem ser usadas para fazer as pernas externas dos núcleos do transformador, pernas centrais, garfos ascendentes e descendentes, etc., depois de serem cortadas em diferentes formas de acordo com diferentes especificações.A velocidade de corte da máquina de corte de núcleo pode ser ajustada.A máquina de corte de núcleo geralmente é fornecida com seis conjuntos de cortadores e pode cortar cinco tiras de uma só vez.Depois de adicionar mais cortadores, a talhadeira pode cortar mais tiras de uma só vez.A máquina de corte de núcleo apresenta alta automação, fácil operação e assim por diante.

Rápidode-tails da máquina de corte de núcleo ZJX1250

• Faixa de expansão do desbobinador Ø470 ~ 520mm
• Largura da folha 500 ~ 1250 mm
• Espessura da folha 0,15 ~ 0,6 mm
• 6 conjuntos de cortadores
• Velocidade de alimentação 120m/min
• Potência do motor 46kw

Principalccomponentesda máquina de corte de núcleo ZJX1250

1. Carrinho para carregar e descarregar material

2. Desbobinador

3. Receptor de materiais

4. Dispositivo de guia móvel

5. Dispositivo de corte

6. Enrolador

7. Estação hidráulica e sistema pneumático

8. Armário de controle elétrico e console

Principalparamemetrosda máquina de corte de núcleo ZJX1250

As especificações padrão típicas da máquina de corte de núcleo ZJX1250 são mostradas abaixo, no entanto, a máquina de corte de núcleo também pode ser fabricada conforme solicitado.

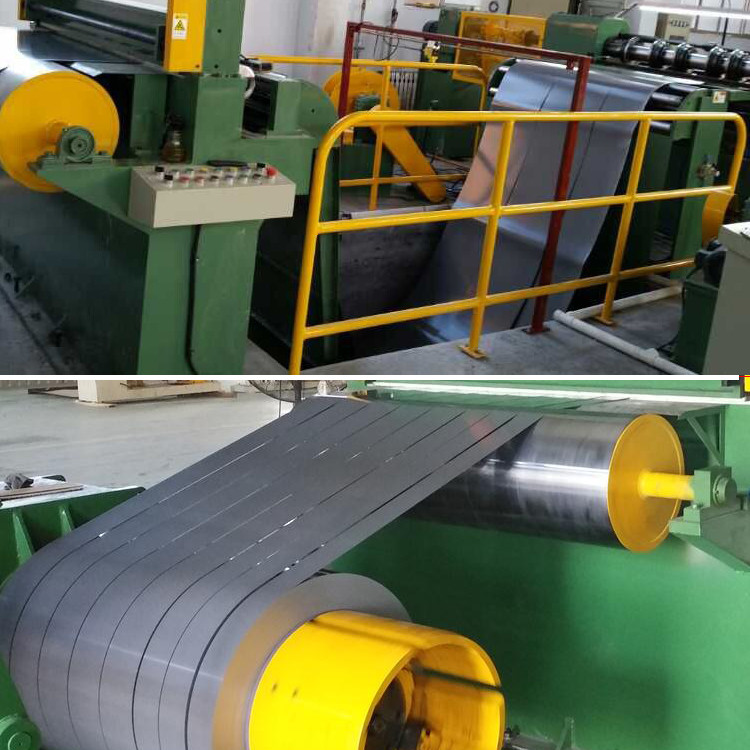

Fig 1: Visão frontal da máquina de corte de núcleo ZJX1250


Fig 2: Rebobinador da máquina de corte de núcleo ZJX1250
