Descrição da máquina de corte de núcleo ZJX1250

A máquina de corte de núcleo ZJX1250 é uma talhadeira especial, que é usada para cortar chapas de aço silício para fazer diferentes larguras de tira.Estas tiras cortadas podem ser cortadas para fazer as pernas externas do núcleo do transformador, pernas centrais e garfo VN, etc. A velocidade de corte da máquina de corte de núcleo pode ser ajustada de acordo com as necessidades.A máquina de corte de núcleo é fornecida com seis conjuntos de cortadores, que podem fazer a máquina de corte de núcleo cortar cinco tiras de uma só vez.No entanto, os cortadores também podem ser adicionados conforme solicitado para fazer mais tiras com menor largura das tiras.A máquina de corte de núcleo apresenta alta automação, fácil operação e assim por diante.


Detalhes rápidos da máquina de corte de núcleo ZJX1250

• Faixa de expansão do desbobinador Ø470 ~ 520mm
• Largura da folha 500 ~ 1250 mm
• Espessura da chapa 0,15 ~ 0,6 mm
• 6 conjuntos de cortadores
• Velocidade de alimentação 120m/min
• Potência do motor 46kw


Componentes principais da máquina de corte de núcleo ZJX1250


1. Carrinho para carregar e descarregar material

2. Desbobinador

3. Receptor de material

4. Dispositivo de guia móvel

5. Dispositivo de corte

6. Enrolador

7. Estação hidráulica e sistema pneumático

8. Armário de controle elétrico e console


Parâmetros principais da máquina de corte de núcleo ZJX1250

As especificações padrão típicas da máquina de corte de núcleo ZJX1250 são mostradas abaixo, no entanto, a máquina de corte de núcleo também pode ser fabricada conforme solicitado.

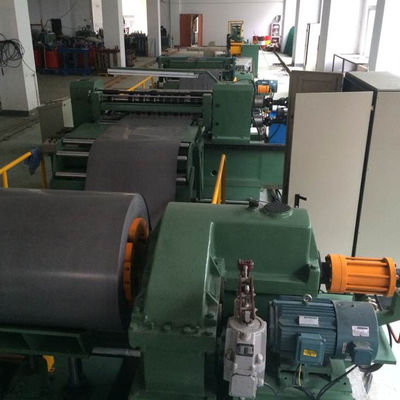

Fig 1: Visão frontal da máquina de corte de núcleo ZJX1250


Fig 2: Rebobinador da máquina de corte de núcleo ZJX1250
