Máquina de corte de núcleo que faz tira de silicone para pernas de núcleo de transformador

Máquina de corte de núcleo que faz tira de silicone para núcleo de transformador

Descrição da máquina de corte de núcleo ZJX1250

A máquina de corte de núcleo ZJX1250 é um equipamento especial para cortar chapas de aço silício para fazer diferentes larguras de tiras.Ciº corte na linha de comprimento, tEssas tiras podem ser cortadas novamente para fazer as pernas externas, as pernas centrais e o garfo VN do núcleo do transformador.O sistema de controle da máquina de corte de núcleo é baseado em PLC e a velocidade de corte pode ser ajustada de acordo com as necessidades.A máquina de corte de núcleo é fornecida com seis conjuntos de cortadores, no entanto, mais cortadores podem ser adicionados para cortar tiras menores.A máquina de corte de núcleo apresenta alta automação, fácil operação e assim por diante.É muito fácil operar a máquina de corte de núcleo.

Rápidode-tails da máquina de corte de núcleo ZJX1250

• Faixa de expansão do desbobinador Ø470 ~ 520mm
• Largura da folha 500 ~ 1250 mm
• Espessura da folha 0,15 ~ 0,6 mm
• 6 conjuntos de cortadores
• Velocidade de alimentação 120m/min
• Potência do motor 46kw

Principalccomponentesda máquina de corte de núcleo ZJX1250

1. Carrinho para carregar e descarregar material

2. Desbobinador

3. Receptor de materiais

4. Dispositivo de guia móvel

5. Dispositivo de corte

6. Enrolador

7. Estação hidráulica e sistema pneumático

8. Armário de controle elétrico e console

Principalparamemetrosda máquina de corte de núcleo ZJX1250

As especificações padrão típicas da máquina de corte de núcleo ZJX1250 são mostradas abaixo, no entanto, a máquina de corte de núcleo também pode ser fabricada conforme solicitado.

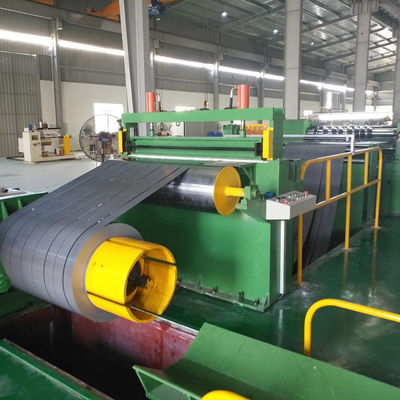

Fig 1: Visão frontal da máquina de corte de núcleo ZJX1250


Fig 2: Rebobinador da máquina de corte de núcleo ZJX1250
